光通信知识分享：40G QSFP+简介

　　为适应快速发展的宽带需求，IEEE802.3ba标准委员会通过了40G以太网标准。由此，更多高性能的光纤接口标准也陆续出来，比如，支持多模和单模光纤间的兼容等，这就为更好地实现光传输打下坚实的基础。QSFP+可插拔接口就是其中比较常用的一种，此标准下的40G QSFP+光模块一共有三种类型，分别为40G LR4 QSFP+光模块、40G SR4 QSFP+光模块和40G LR4并行单模式（Parallel Single-Mode，PSM）光模块。今天FS.COM主要来介绍这三种常见的40G QSFP+光模块，包括其是什么，有哪些性能等，希望能对大家进行选购有所帮助。

　　40G LR4 QSFP+光模块

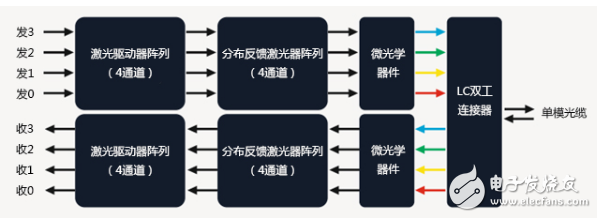

　　40G LR4 QSFP+光模块一般与LC接头连接，能支持的单模光纤最大传输距离可达10km。这种光模块有四个相互独立的发射和接收光信号通道，需使用MUX或DEMUX来对光信号进行复用和解复用。在接收端，四个传输速率为10Gbps的通道会同时传输。当这些串行数据流被传递到激光驱动器时，激光驱动器会使用直接调制激光器（Directly Modulated Lasers，DMLs）对波长进行控制。被直接调制激光器调制过的光信号再经过复用器，被组合在一起在一根单模光纤上进行传输。快到达接收端时，这些传输的信号再被解复用器被分解成四个传输速率为10Gbps的通道。然后PIN探测器或互阻放大器对每一个数据流进行恢复，最后蒋光信号传送出去。

　　40G SR4 QSFP+光模块

　　40G SR4 QSFP+光模块在40G数据传输中常与MPO/MTP接头一起使用。和40G LR4 QSFP+光模块不同的是，这种光模块经常用于多模光纤的传输，能支持OM3跳线的100米左右的信号传输和OM4跳线的150米左右的信号传输。在发送端传输信号时，首先激光器阵列会将电信号转换为光信号，经过带状多模光纤平行发送。接收端在接收到信号时，光电检测器阵列再将并行光信号转换成并行电信号。

　　40G LR4 PSM光模块

　　40G LR4 PSM光模块主要是根据QSFP+多源协议设计的外观、光/电连接和数字诊断接口。作为一款高度集成4通道光模块，它拥有更高的端口密度的优势，同时，也为整个系统的运行节省了不少成本。这种光模块的光口采用了并行单模威廉希尔官方网站 PSM（Parallel Single Mode），利用4路并行设计的MPO/MTP接口，可实现10，000m的有效传输。40G LR4 PSM光模块的工作原理和40G SR4 QSFP+光模块的工作原理相同，都是通过激光器阵列将电信号转换为光信号，再由光电检测器阵列将光信号转换为电信号。不同的是，40G LR4 PSM光模块常用于与单模带状光纤接头相连，也就是说，并行的光信号是通过8根单模光纤进行平行发送的。

　　总结

　　综上所述，40G SR4 QSFP+光模块适用于短距离的传输，在数据中心中常用来与OM3/OM4带状光缆一起连接以太网交换机。而40G LR4 QSFP+光模块和40G LR4 PSM光模块则适用于长距离传输。单就这两个光模块相比较而言，40G LR4 QSFP+光模块更具性价比。因为在长距离的传输中，40G LR4 QSFP+光模块仅仅只需要两根单模光纤，而40G LR4 PSM光模块需要八根单模光纤。FS.COM可以为客户提供一系列极具性价比的40G QSFP+解决方案，具有高密度、高效率、低消耗的优点，能被广泛应用于数据中心、高性能计算网络、企业核心和分布层等领域，一应满足您的需求！
