反射式MEMS VOA在光通信系统中的应用

1 引言

可变光衰减器(Variable Optical Attenuator，VOA)是光纤通信中一种重要的光无源器件，通过衰减传输光功率来实现对信号的实时控制，可与光波分复用器(WDM)、分光探测器(TAP PD)、掺铒光纤放大器(EDFA)等光器件构成ROADM、VMUX、增益平坦EDFA等模块，还可直接用于光接收机的过载保护。另外，光功率计等仪器仪表的计量、定标，也需要使用到VOA。

随着VOA在光通信中的应用越来越多，对其功能的要求也越来越高：VOA应能精确地控制光信号的功率，为各通道波长提供稳定的衰减量;在动态网络节点上，其响应时间应在ms级;在超长距离DWDM系统中，VOA必须有足够的灵敏度与可靠性，以补偿环境等外界因素引起信号光功率的变化。

根据制造工艺进行区分，常见的VOA类型有传统机械型、液晶型、平面波导型、微机电系统(Micro-Electro-Micromechanical System，MEMS)型、磁光型、高分子可调衍射光栅型和高光电系数材料型。MEMS VOA有反射式和挡光式两种，后者的加工工艺复杂，成本高。反射式MEMS VOA在各种威廉希尔官方网站 中比较成熟，兼有响应时间快、体积小、重量轻、功耗低、动态衰减范围大、插损小、回损大、精度高等显著优点，已被广泛地使用。

2 反射式MEMS VOA

反射式MEMS VOA是基于MEMS芯片封装的微型光器件，设计思想来自于传统机械型VOA，不同的是驱动装置由庞大的步进电机变为静电开合桥，静电梳，翘动结构，压电驱动等，其工作原理如图1所示。

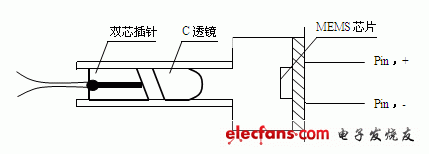

图1 反射式MEMS VOA原理图

基于MEMS威廉希尔官方网站 的反射式VOA的结构主要分为两部分。一部分是由双芯插针和C透镜等构成的准直器组成，作为光的输入和反射输出通道。可对插针斜面角度、C透镜曲率半径和材料等参数进行优化设计，制作出不同指标要求的MEMS VOA。另一部分是MEMS密封件，通过贴片、金丝键合、真空封帽等精密工艺将MEMS芯片封装在稳定可靠的密封环境内。外界施加几伏或十几伏的电压到器件的正负引脚后，由于MEMS芯片的特定构造，在硅基镀金面与镀金反射镜面之间产生静电力，驱动MEMS芯片反射面发生微量角度的转动，从而带来入射到MEMS芯片镜面的反射光同步偏移，导致返回光的模场与耦合的单模光纤模场形成失配，产生了衰减。随着施加电压的变化，衰减也相应地变化，连续可调。当正负极间施加反偏电压时，器件仍能正常地工作。

高精密封装是MEMS VOA制作的关键所在，光迅科技是国内为数不多的具有独立封装制作反射式MEMS VOA的光器件公司，其制作的MEMS VOA器件外形尺寸仅为5.4×25.4mm(不计焊接用引脚长度)。

VOA的威廉希尔官方网站 指标主要包括：工作波长范围、工作温度、动态衰减范围、插入损耗(IL)、回波损耗(RL)、偏振相关损耗(PDL)、温度特性和波长相关损耗(WDL)等，光迅科技制造的MEMS VOA主要指标见表1，已达到行业内同种产品的较高水平。与同类公司相比，光迅的器件还具有更佳的防静电能力与长期稳定性，且能灵活提供不同电压(5V&15V)需求的产品。此外，其重量不到3g，功耗小于5mw，响应时间一般为2~3ms，非常有利于模块拼接，为光通信系统的小型化和集成化作出了重大的贡献。

表1 光迅科技MEMS VOA主要性能指标

上表中的偏振相关损耗与温度相关损耗都是在整个衰减范围内(0~30dB)测试，波长相关损耗则可以根据需求进行定制。同时，光迅科技还提供具备断电保护功能的Dark型MEMS VOA，零伏复位衰减可以达到45dB以上，能满足更多光通信线路的应用。
