GPS模块在便携式导航系统中的应用

   摘要：GPS是全球定位系统的简称,目的是在全球范围内对地面或空中目标进行准确定位和监测。文章讨论了GPS模块TU-30的工作原理，介绍了其在便携式导航系统中的应用，给出了这种GPS模块与单片机的接口电路。

１ ＧＰＳ系统简介

ＧＰＳ是Ｇｌｏｂａｌ Ｐｏｓｉｔｉｏｎｉｎｇ Ｓｙｓｔｅｍ 的缩写，即全球定位系统。其目的是在全球范围内对地面和空中目标进行准确定位和监测。随着全球性空间定位信息应用的日益广泛，ＧＰＳ提供的全时域、全天候、高精度定位服务将给空间威廉希尔官方网站 、地球物理、大地测绘、遥感威廉希尔官方网站 、交通调度、军事作战以及人们的日常生活带来巨大的变化和深远的影响。

目前的民用ＧＰＳ设备包括测量型和导航型。其中测量型产品的精度可达到米级甚至毫米级，但至少需要两台（套）才能达到设计精度要求，而且其内部结构复杂，单机成本一般在几万到几十万，适合专业高精度测量环境使用；导航型产品，由于其使用者对精度要求不高，一般为几十米，因此机器内部硬件相对简单，只须一台就可以完成导航工作，加之其价格相对较低，因而更有普及和推广价值。

ＧＰＳ系统一般由地面控制站、导航卫星和用户接收机三大部分组成。导航卫星至少２４颗，均匀分布在６个极地轨道上，轨道的夹角为６０度，距地平均高度为２０?２００公里，每１２恒星时绕地球一周。

ＧＰＳ信号接收机的任务主要是捕获一定卫星高度截止角所选择的待测卫星的信号，并跟踪这些卫星的运行，同时对所接收到的ＧＰＳ信号进行变换、放大和处理，以便测量出ＧＰＳ信号从卫星到接收机天线的传播时间，解译出ＧＰＳ卫星所发送的导航电文，最终实时计算出现测站的三维位置、位置、甚至三维速度和时间。

静态定位时，ＧＰＳ接收机在捕获和跟踪ＧＰＳ卫星的过程中固定不变，接收机通过高精度测量ＧＰＳ信号的传播时间，并利用ＧＰＳ卫星在轨的已知位置解算出接收机天线所在位置的三维坐标。而动态定位则是用ＧＰＳ接收机测定一个运动物体的运行轨迹。ＧＰＳ信号接收机所在的运动物体叫做载体（如航行中的船舰，空中的飞机，行走的车辆等）。由于载体上的ＧＰＳ接收机天线在跟踪ＧＰＳ卫星的过程中将相对地球而运动，这样，接收机用ＧＰＳ信号就可实时地测量运动载体的状态参数（瞬间三维位置和三维速度）。

接收机硬件、机内软件以及ＧＰＳ数据的后处理软件包构成了完整的ＧＰＳ用户设备。ＧＰＳ接收机的结构分为天线单元和接收单元两大部分。对于测地型接收机来说，两个单元一般分成两个独立的部件，观测时将天线单元安置在测站上，接收单元则置于测站附近的适当地方，并用电缆线将两者连接成一个整机。实际上，也可以将天线单元和接收单元制作成一个整体，而在观测时将其安置在测站点上。

ＧＰＳ接收机一般用蓄电池做电源，同时采用机内机外两种直流电源。设置机内电池的目的在于更换外电池时不中断连续观测。在用机外电池的过程中，机内电池自动充电。关机后，机内电池为ＲＡＭ存储器供电，以防丢失数据。

２　ＴＵ－３０ ＧＰＳ模块简介

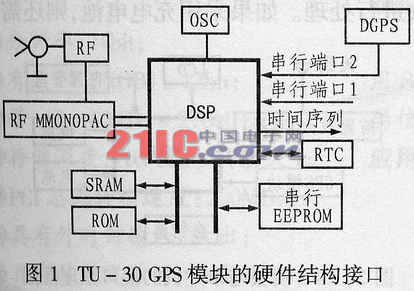

ＴＵ－３０模块是美国罗克韦尔公司的ＧＰＳ产品，其特点是体积小、接口简单、可靠性好。模块的组织结构是一个用于接收ＧＰＳ信号的单片机小系统。ＧＰＳ信号接收部分由Ｒｏｃｋｗｅｌｌ自行设计开发的芯片及其外围电路组成。其控制内核是一个ＤＳＰ处理器，该处理器具有很强的数据运算处理能力，并有两个串口和时钟输出；外围电路有实时时钟，并带有Ｅ２ＰＲＯＭ（保存重要参数）、ＳＲＡＭ、ＲＯＭ等存储器，可对相关重要信息数据进行存储、交换；此外，还留有ＤＧＰＳ接口。该模块的卫星采集启动方式分为４种模式：热启动方式、初始启动方式、冷启动方式、冻结启动方式；而导航模式则有３维模式、２维模式和ＤＧ-ＰＳ模式３种。图１所示是该模块的硬件结构。

ＴＵ－３０ ＧＰＳ模块留有天线接口，可以用同轴电缆与天线进行连接，天线可延长３０米。此外，它还留有２０Ｐｉｎ应用接口，可方便地与单片机、ＰＣ机等设备进行接口。

表1 TU-30 GPS的模块中的20针接口定义

３　ＧＰＳ模块的串行数据接口规范

ＧＰＳ模块的应用关键在于串口通信协议的制定，也就是模块的相关输入输出协议格式。它主要包括数据类型与信息格式，其中数据类型主要有二进制信息和ＮＭＥＡ?全国海洋电子学会?数据信息。这两类信息可以通过串口与ＧＰＳ接收机进行通信。这里重点介绍ＴＵ－３０的二进制信息字格式与字结构。ＴＵ－３０的传输速率为９６００ｂｐｓ，无奇偶校验，有８位数据位，１位停止位。其二进制信息字格式包括信息头、头校验、数据、数据校验等。

ＴＵ－３０中的每个信息都有头，但不一定有数据，信息的应答和请求以头的形式完成。二进制信息头通常由如下五个字组成：

Ｗｏｒｄ１：１０００ ０００１ １１１１ １１１１；

Ｗｏｒｄ２：信息ＩＤ；

Ｗｏｒｄ３：数据子计数；

Ｗｏｒｄ４：应答／无应答；

Ｗｏｒｄ５：头校验。

头校验计算公式为：

一般情况下，二进制信息数据由如下４个字组成：

Ｗｏｒｄ６：触发；

Ｗｏｒｄ７：间隔；

Ｗｏｒｄ８：偏移量；

Ｗｏｒｄ９：数据校验。

头校验计算公式为：

ＴＵ－３０中的每个字均为１６位，有无符号整型和有符号整形之分。按字长又可分为单精度（１６ｂｉｔ）、双精度（３２ｂｉｔ）和三精度（４８ｂｉｔ）。保留位输入时为０，独立定义位域标志位时可为０或１。

ＴＵ－３０中的输出信息如下：

信息位置状态输出（经度、纬度、时间、高度等）；

信息ＩＤ为１０００，信息长度为５５个字；

ＥＣＥＦ 状态输出：信息ＩＤ为１００１，信息长度为５４个字；

通道摘要?信息ＩＤ为１００２，信息长度为５１个字；

通道测量?信息ＩＤ为１００７，信息长度为１５４个字；

…

用户设置输出：信息ＩＤ为１０１２，信息长度为２２个字；

内建测试结果：信息ＩＤ为１１００，信息长度为２０个字；

测量时间标记：信息ＩＤ为１１０２，信息长度为２５３个字；

串口通信参数：信息ＩＤ为１１３０，信息长度为２１个字；

ＥＥＰＲＯＭ 状态： 信息ＩＤ为１１３６，信息长度为１８个字。

下面是ＴＵ－３０的输入信息描述：

测量位置和速度初始化：信息ＩＤ为１２００，信息长度为２７个字。现以此为例来介绍各信息字的具体含义：

字１～４：信息头；

５：头校验；

６：序列号；

７：初始化控制；

８～１６：ＧＰＳ时间、日期；

１７～１８：纬度；

１９～２０：经度；

２１～２２：高度；

２３～２４：对地速度；

２５：卫星轨道仰角；

２６：爬升率；

２７：数据校验。

下面是ＴＵ－３０的其它信息，其具体内容可参见相关文档。

用户数据定义：信息ＩＤ为１２１０，信息长度为２０个字；

地图选择信息数据：信息ＩＤ为１２１１，信息长度为８个字；

卫星仰角屏蔽控制（０～±л／２）：信息ＩＤ为１２１２，信息长度为８个字；

卫星选择 ： 信息ＩＤ为１２１３，信息长度为１０个字；

差动ＧＰＳ控制：信息ＩＤ为１２１４，信息长度为９个字；

冷起动控制：信息ＩＤ为１２１６，信息长度为９个字；

定位方法校验标准：信息ＩＤ为１２１７，信息长度为１３个字；

无线类型选择（主动／被动）：信息ＩＤ为１２１８，信息长度为８个字；

用户登录高度输入：信息ＩＤ为１２１９，信息长度为１２个字；

应用平台控制（默认、静态、海洋、陆路、空中）：信息ＩＤ为１２２０，信息长度为８个字；

串口通信参数信息：信息ＩＤ为１２２１，信息长度为１５个字；

导航配置信息：

信息协议控制：…

以上相关信息通常都保存到模块的ＥＥＰＲＯＭ中。

４　与单片机构建的便携式导航系统

４．１ 硬件结构

设计时，通常将ＴＵ－３０模块的串口１与单片机的串口相连接，模块与天线的连接可以加一级前置放大器。天线可选用东芝天线，也可以专门定制。可选用ＬＣＤ屏显示经纬度、时间、高度等数据。电源采用４节碱性电池，易于更换。

ＭＣＵ可选用德州仪器的ＭＳＰ４３０ ｆｌａｓｈ（Ｆ１３Ｘ）系列。ＭＳＰ４３０系列为１６位单片机，处理速度快，功耗低，体积小，适合在便携式仪器上使用。同时，ＭＳＰ４３０单片机支持Ｃ语言，易于编程。

屏幕菜单采用字符型西文显示，可缩短开发时间、降低成本，很适合于民用；也可以选用大屏幕彩色点阵液晶，它界面友好、美观，但软件工作量大，硬件成本高。键盘可选择３个触摸键，菜单功能全部可用软件实现。因为ＭＳＰ４３０单片机的电源为３．３Ｖ?而ＴＵ－３０的电源为５Ｖ，所以?需要用ＤＣ－ＤＣ电源转换模块进行处理。如果采用充电电池?则还需要充电电路。ＧＰＳ模块与单片机的接口原理如图２所示。

４．２ 软件设计

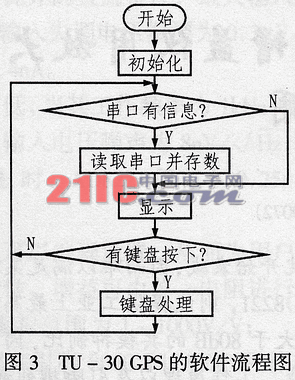

图３所示是ＴＵ－３０ ＧＰＳ模块的软件流程图。该软件的编写主要是设置ＧＰＳ模块与ＭＣＵ之间的串口通信、参数显示及人机接口。主要包括初始化、串口通信、数据处理、故障提示、显示、键盘处理、电源管理等部分。其中初始化包括ＭＳＰ４３０中各种寄存器的配置、串口相关参数配置（波特率，模式）及外围电路（ＬＣＤ、电源等设备检测）的初始化等；

串口通信包括数据发送、接收、校验，通信故障提示等；数据处理主要是对接收数据的解码、存储和数据刷新等； 故障提示包括设备故障、通信故障、电源故障等。电源管理主要是电源欠压提示和当前电源状态显示。

另外，设计时还应注意ＧＰＳ模块的天线要求，具体有以下两点：

（１）天线增益应为３０ｄＢ，阻抗应为５０Ω。

（２）无线频率信号环境方面要求，即ＲＦ输入Ｌ１的载波频率应为１０ＭＨｚ，带宽中心点应为０ｄＢＷ。５　结束语

ＧＰＳ导航设备的应用着重于多卫星系统、远距离监控以及多功能显示等方面。使用多卫星系统（如ＧＮＳＳ综合导航定位系统）进行导航定位时，卫星较多可保证实时定位的精度与可靠性。

此外，ＧＰＳ定位还受ＧＰＳ网的限制，应用ＧＰＳ卫星定位威廉希尔官方网站 建立的控制网叫ＧＰＳ网。归纳起来大致可分为两大类：一类是全球或全国性的高精度ＧＰＳ网，这类ＧＰＳ网中相邻点的距离在数千公里至上万公里， 其主要任务是作为全球高精度坐标框架或全国高精度坐标框架，以为全球性地球动力学和空间科学方面的科学研究工作服务。另一类是区域性的 ＧＰＳ网，包括城市或矿区ＧＰＳ网，ＧＰＳ工程网等，这类网中的相邻点间的距离为几公里至几十公里，其主要任务是直接为国民经济建设服务。
