基于DMR通信协议与数字对讲机基带模块设计

引 言

　　随着嵌入式威廉希尔官方网站 的发展，单片机、DSP、ARM等处理器已经广泛应用于通信行业，尤其是在无线通信领域更是有其不可替代的作用。本设计中所用的核心器件MSP430FG4619是TI公司推出的MCU，TMS320VC5510(简称“VC5510”)是TI公司的5000系列DSP，而语音编解码芯片AMBE一2000也是以DSP为内核的。

　　无线对讲机由于具有即时通信、经济实用、成本低廉、使用方便以及无需通信费等优点，因此广泛应用在民用、紧急事件处理等方面。尤其在紧急事件处理以及没有手机网络覆盖的情况，对讲机更加显示出它的不可取代的地位。如今，interwetten与威廉的赔率体系 对讲机仍然占据绝大部分的市场，但是由于数字通信可以提供更丰富的业务种类，更好的业务质量、保密特性和连接性，以及更高的频谱效率，因此数字对讲机的研究、生产和使用是与时俱进的，符合信息化、数字化发展的必然趋势。DMR(Digital Mobile Radi0，数字移动无线电)协议是欧洲电信标准协会(ETSI)于2004年所提出的一种新型的数字集群通信协议，具有很好的发展前途。

　　1 DMR通信协议的简要介绍

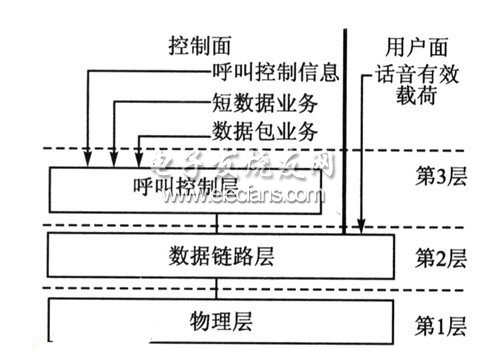

　　DMR协议使用一种双时隙TMDA接入的方式，每个突发2个时隙，每个时隙30 ms。其中每个时隙都有1．5 ms的保护时间。DMR协议结构遵守一种普通的分层结构，这种结构适用于描述参考资料和说明分层的通信结构。DMR标准定义了一种模型草案，把模型分成3层，如图1所示。

　　2 整体设计及系统工作原理

　　整个基带系统的核心器件为信号处理器件和控制器件。其中，信号处理器件选择TI公司的DSP芯片VC5510，控制器件为TI公司的MSP430FG4619单片机。

　　DSP的主要功能自然是数字信号的处理，本设计中VC5510实现信令编解码、语音数据的收发(与AMBE一2000)的通信、帧同步、4FSK调制解调等功能。

　　MCU是整个系统的控制中心，人机接口(键盘、显示)与MCU直接相连。MSP430FG4619实现与射频模块的通信(包括基带信号发送接收、射频频点控制、信道检测等)，DMR协议的高层控制(信令)，人机接口互通等功能。MSP430FG4619是TI公司推出的一种超低功耗的16位单片机口，具有丰富的片内外围资源，有丰富的定时器、各类串口、显示驱动、AD／DA等功能，通用端口也可对位进行操作。

　　语音编解码器件为AMBE一2000，内核其实也是DSP。它是一种采用MBE(AMBE)算法的高性能多速率语音编解码芯片，用于实现对数字语音数据的编码及解码，其编解码速率可以硬件、软件控制，根据DMR协议的需要以及AMBE一2000的特点，编解码速率选择为3．6kbps。与AMBE一2000相连的AD／DA转换器选择为AD73311，其兼容性非常好，广泛用于完成语音信号的模拟／数字互相转换。MSP430FG4619FG4619自带的AD／DA与射频接口相连，完成最终基带信号的数字／模拟相互转换。

　　信令与语音的通信机理是不一样的：信令发送端由人机接口发起，通过MCU组帧，送往DSP编码，再交由MCU进行D／A转换，经射频模块发送出去；接收端的信号经过MCU的A／D转换后送往DSP进行解码，解码成帧后送往MCU进行处理。而语音的编解码完全由AMBE一2000来实现，经过DSP中转，由MCU进行发送或接收。
