SWR5800宽带无线接入系统介绍
一、概述
SWR5800 OFDM宽带无线接入系统是Sunet最新推出的一个基于IP的点对多点固定宽带无线接入系统，工作于5.725-5.850GHz无线微波频段，采用OFDM正交频分多路复用威廉希尔官方网站
,中心基站的全天候覆盖范围为5-10公里，能够提供高速Internet数据、图像和IP话音传输服务。SWR5800OFDM宽带无线接入系统采用OFDM正交频分多路复用威廉希尔官方网站
，有效解决多路径效应干扰问题，支持近距离的非视距数据传输(NLOS)，具有威廉希尔官方网站
先进、可靠性高、扩展能力强和性价比高的优势，适合于国内电信运营威廉希尔官方网站
的需求，是运营商城域无线组网的理想解决方案。
基于OFDM正交频分多路复用威廉希尔官方网站
SWR5800 系统采用OFDM正交频分多路复用威廉希尔官方网站
实现信号频谱正交重叠，以获得高频谱利用率，达到最大限度的利用可用频带的目的，这一点对频率资源有限的运营商尤其重要； OFDM威廉希尔官方网站
具有良好的频率分集作用，解决了常规系统中困扰运营商的多路径效应干扰问题。 SWR5800系统由于具有良好的抗多径干扰能力，对于视距传输的要求降低，可支持非视距（NLOS）传输，特别适用于复杂的城市组网环境。 因此，SWR5800系统特别适合使用在高层建筑物、居民密集和地理上有阻挡的环境中以及希望消除多路影响，保证高速数据传输的地方。
二、SWR5800的威廉希尔官方网站 优势
SWR5800 系列宽带无线接入设备采用先进OFDM威廉希尔官方网站 ，具有传输速率高，抗干扰能力强，性能稳定、性价比高的特点。Sunet无线QOS系统是基于IP的高效的基站带宽管理系统，可提供高效的带宽管理和流量控制，可为终端站用户提供真实IP与虚拟IP，可同时为每一IP提供数据和语音服务，并且能充分保证语音服务的高品质。无线QOS系统可同时控制管理8个扇区，提供8扇区基站208Mbps的带宽服务，并且具有完善的流量控制和历史记录的功能。SWR5800宽带无线接入系统适合国内电信运营威廉希尔官方网站 需求特点，是建设宽带无线城域网的理想解决方案。
采用OFDM(正交频分多路复用)威廉希尔官方网站 ：支持非视距传输，NLOS抗干扰能力强。
系统容量大：传输数据速率高达54Mbps，实际空中传输速率可达30Mbps，采用64QAM时，
4个扇区基站系统容量可以达到216MHz带宽。
传输距离远：典型应用距离为5-8 km，采用高增益定向天线最远可达30km。
建设周期短：可以扇区覆盖方式实现快速安装布署。
基于IP的QOS带宽管理系统：提供灵活高效的带宽管理和流量控制功能，充分利用频率资源。
扩展能力强：随着用户的增加，可通过网络管理系统随时增加设备，提高系统容量。
高性价比：设备成本低，减少投资和运营成本，有利于快速收回投资。
高可靠性：威廉希尔官方网站 先进，性能稳定，易于安装维护。
三、SWR5800系统的应用领域
运营商 采用成熟的5.8GHz宽带无线接入威廉希尔官方网站 ，可快速、低成本地实现对大城市区域的无线覆盖，5.8GHz点对多点无线接入系统可单独使用或与2.4GHz、3.5GHz无线接入系统混合组网，或作为有线接入的补充，对没有有线网络的地区进行覆盖，开展Internet接入及IP语音、VPN、视频会议、VOD等增值服务业务，并使之成为主要的无线接入手段。
目前SWR5800宽带无线接入系统可提供的业务项目可分为两个部分：数据及语音。 数据部分 1、高速Internet数据接入，同时提供基于IP网络的各类数据业务； 2、VOD视频点播； 3、视频会议； 4、视频监控； 5、宽带VPN业务； 6、企业网内部连接、跨地区连接和WAN连接。 语音部分 IP语音电话。 根据宽带无线接入网络建设的规划和对系统功能的要求，并综合考虑规划建网城市的用户及潜在用户的分布、地势和楼宇布局等相关条件，SWR5800宽带无线接入系统的建设可单独实施，也可作为3.5GHz MMDS网的补充接入手段。通过在城市地区选定并设立5.8 GHz中心基站，采用8扇区方式全向覆盖5-10公里的区域，建立5.8GHz宽带无线接入网。为了与3.5GHz MMDS网络互为补充和备份，加强网络的覆盖，5.8GHz中心基站的选址可与3.5GHz同址。基站由一个或多个接入点（AP）组成，系统采用45°的天线，每个AP天线的半功率波束为45°×16°，在水平方向构成一个45°扇区。基站能够通过8个扇区覆盖360°半径范围内的多方用户，每扇区最多可接入253个远端站。同一个中心基站的多个AP采用不同的频率和极化方式对多个方向进行覆盖，以提高频谱利用率和增加中心基站的接入带宽。使用扇区天线的目的是为了提供广阔的覆盖范围和强大的传输能力。终端站用户可采用定向天线指向基站所使用的扇区天线，以确保从基站至终端站之间的数据传输。根据终端站至基站间的距离，终端站可选择不同增益的天线来增强信号强度。在基站之间，可利用5.8GHz设备进行连接，降低建设成本并提供高效率的基站(HE)之间数据通信。每个中心基站由一个控制服务器（CS）对整个中心基站进行管理，接入点间、控制服务器和宽带网之间通过以太网交换机连接。终端站和基站进行无线通信，并通过100/10Base-T以太网接口连接本地局域网。每个用户可以经由以太网交换机或路由器和其他用户共享带宽，以提高整个网络的使用效率。同时，在网络布署方面更加容易。网管系统可存储用户数据和系统配置，对整个系统进行故障诊断、告警、统计，通过IP协议和各个中心基站的控制服务器通信，系统管理者通过管理终端进行控制，维护和设置。 每个城市逐步建立10座基站：每一座基站采用45°的扇区天线，每一扇区提供4个远端站用户， 共8付天线，覆盖约5~10公里的范围。 每个城市逐步建立320终端站：每一基站有8个扇区，每一扇区发展4个用户。因此，每一基站 共有32个用户，10个HE共320用户。 在方案中，我们将采用SWR5800系列宽带无线接入设备在现场各楼顶做点对多点无线网络的 架设工作，系统安全可靠，经济效益比高。 设备使用OFDM正交频分多路复用威廉希尔官方网站
，数据传输率可达54Mbps。 基站采用8个SWR5800 AP外接平板扇区天线与SWR5800 RU进行连接，能够实现360度无缝覆 盖，而且保证网络的带宽，并能提供IP语音、视频会议系统、多媒体数据传输、VPN虚拟 专网和VOD视频点播等多种增值服务业务。 在远端站使用定向天线情况下，最远传输距离可达20公里。 天线方向对准，并在每个点的天线馈线与室外单元之间加装一个同轴避雷器。 可采用以太网网线供电方式，便于安装架设，也有利于今后对设备的维护。

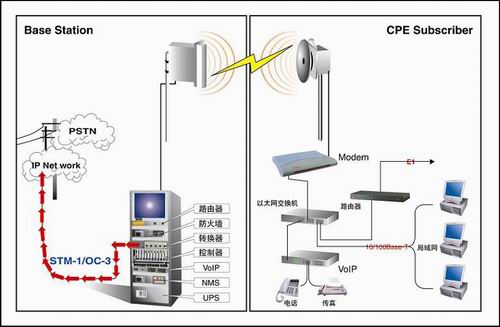

六、网络拓朴结构 5.8GHz无线接入网从总体结构上分为三层，即骨干层、汇聚层和接入层。其中，在骨干层采用高端路由器设备和Internet相连。在汇聚层采用以太网交换机和路由器设备进行数据交换和汇聚。基础骨干网由光纤或微波传输网实现，包括ATM交换或IP交换或IP+ATM的核心交换平台以及与Internet、PSTN的互连模块等组成。接入层由有线和无线两部分组成，整个网络为星型结构，其中有线部分采用光纤链路提供各基站至中心控制机房的高质量连接，无线接入部分采用SWR5800宽带无线接入系统，提供10/100Baset接口连接路由器和交换机，开展Internet 、VPN、VoIP等各种数据接入服务。主干网一般集中了大量的信息传输，主干上的交换机在完成VLAN跨主干的传输的同时还要完成大量的网络传输工作，因此，必须要求主干交换机有很高的包交换能力，并且应遵循IEEE802.1Q标准。 网络核心层 网络中心位于网管中心，在无线网络基站等地方设立网络分中心，中心与分中心连接成一个星型结构。分中心各放一台中心交换机。系统将选用处理能力强、可靠性、稳定性高的网络设备作为系统的中心交换机，在划分了子网后，为各网络分中心间的稳定通讯提供保证。交换机采用双电源，提供冗余的配置。 为了保证系统具有较高的稳定性和可靠性，建议在信息中心采用1台高性能的三层交换机Cisco6509作为骨干网络的中心交换机。 网络汇聚层 本系统设立3个分中心，即3个汇聚中心，汇聚层实现与核心层和无线接入网络的联接，提供上行和下行数据通道，配置二级交换机，建议采用Cisco的3550交换机。 路由器 根据需求、目前的应用以及将来发展，建议选用CISCO的7200路由器，它支持1000Mbps的路由接口和多种业务接口，为异地连接以及和其他的运营商联接提供通道。 5．8GHz固定无线接入系统网络连接图 七、SWR5800系统组成 SWR5800宽带无线接入系统及设备构成如下图： SWR5800系统及设备构成 SWR5800宽带无线接入系统由基站和终端站两部分组成。 基站配置的设备有：室外射频单元(ODU)、室内单元(IDU)、路由器、交换机、防火墙、VOIP 语音网关、无线QOS系统及UPS电源系统。 射频信号从扇区天线接收，首先传输至无线QOS系统，然后传输至以太网交换机，通过以太 网交换机传到目的地端。 基站可以通过ATM-to-Ethernet交换机设备来连接ATM主干。 在终端站部分，室外射频单元可以通过以太网交换机实现多用户接入。 VOIP语音网关与以太网交换机相连以提供IP语音电话服务。 SWR5800终端站及基站设备的网络接口是标准的10/100Mbps以太网接口，远端站设备不仅可 以和单个用户终端连接，由于其提供标准的10/100Mbps以太网接口，所以还可以和用户的局 域网连接，为用户的局域网直接提供宽带的数据接入。用户的局域网可以是用户的企业网或 专用网，充分体现了SWR5800系统的灵活性。 八、IP电话解决方案 利用上述城域宽带无线接入网做为传送介质，采用H.323威廉希尔官方网站
将话音封包传送至远端站，并且提供IP电话计费系统，可供将来开展“IP电话超市”等商业应用。 本IP电话服务系统是通过VOIP语音网关把话音或传真转换至数据，然后与数据一起共享同一个 IP网络。由于话音和传真在数据网上传输，所以网内相互通信、收发传真是免费的。 线QOS系统可提供带宽管理机制，可对8个扇区208Mbps的带宽进行管理。以基于IP(IP Base)的 方式向每个用户提供语音与数据传输服务。可在中心基站端的机房进行实时的流量监控服务， 且可提供最长达18个月的历史流量记录。 Sunet的VOIP语音网关内建QOS机制, 可使语音封包优先于数据封包，以充分保证IP语音通 话质量，并可与无线QOS系统配合使用，使语音质量达到电信级标准。 系统扩展性强，可灵活地对各种端口进行组合，设备可堆叠串接，方便系统扩容。
四、提供的业务种类
五、网络总体规划
最重要的机制是我们专门开发的位于基站的无线QOS系统，可对远端站及中心基站的流量进行控制。它像路由器一样运行，控制从系统各处每个节点传来的数据，并且可决定数据该送至何用户。QOS系统还可直接寄出封包或是丢掉封包以适应大量的网络流量。对于运营商而言，更可根据与客户签定合同的不同服务等级，设定不同的带宽，以利于计费工作。
主干网络建设的解决方案由二层组成：网络核心层、汇聚层。核心层提供中心路由和交换能力。核心层和汇聚层间通过骨干（光纤）连接。汇聚层与接入层通过（光纤和双绞线）连接具体的描述如下：
