业余电台2m波4单元方框无线

　　业余电台是业余无线电爱好者用来研究无线电通讯威廉希尔官方网站 ，并进行威廉希尔官方网站 交流、训练和竟赛的工具。本文介绍用于2m波通讯的方框无线（cubical quad antenna）。配合天线旋转器和方位控制器能有效地与业余电台爱好者联系。

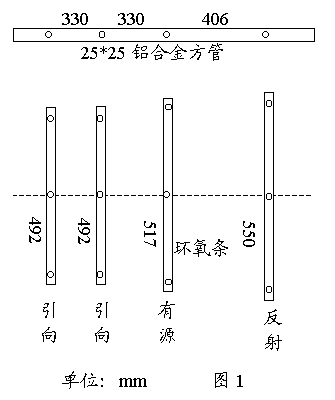

　　方框天线具有方向性强、增益高、易匹配和易制作的优点，现以145MHz为例介绍一下4单元方框天线的制作。如图1所示，方框天线由引向振子、有源振子和反射振子构成。振子长度和间距尺寸均标于图上，单位为mm，考虑到抗风性能和制作容易，笔者采用市售铝合金条做振子。振子的折合方法如图2所示，将方框的一端开口，并钻几个小孔，以便调节整个框的周长。中间用环氧条支撑，这样一个引向振子就做好了。同理，可制作另一个引向振子及反射振子。有源振子的做法如图3所示，将方框一边的中间开口，两端固定在环氧条上，并作为馈电点连接馈线。

　　天线横杆采用25mmX25mm的市售铝合金方管，横杆长约1.2m。各振子与横杆的连接可先把环氧条固定在一小段方管上，然后再把方管固定在横杆上。该天线的有源振子的馈电点可以直接与50欧姆射频电缆相连接，无需任何匹配器。安装时必须注意有源振子馈电边的放置（图4）。无线电爱好者对于2m波段采用如图4（b）所示的方向放置。无线安装完毕后就可以调整了，只需要在上发射机和驻波比表，增减有源振子及各振子的长度即可使SWR＝1。
