[组图]功率合成

     功率合成器,就是采用多个高频晶体管, 使它们产生的高频功率在一个公共负载上相加。 图3 -12是常用的一种功率合成器组成方框图。

图 3-12功率合成器组成

    功率合成电路的原理是 用N个相同的功率放大器，通过混合电路使其输出功率在公共负载上叠加起来，即总输出功率PL=NP1
大功率电子管:几十千瓦---几百千瓦
大功率晶体管:几瓦—几十瓦
由3dB耦合器原理可知, 当两晶体管输入电阻相等时,则两管输入电压与耦合器输入电压相等

……………………………[3-15]

    晶体管的输出端, 当两管正常工作时, 两管输出相同的电压, 但由于负载上的电流加倍, 故负载上得到的功率是两管输出功率之和,即

    对功率合成器的要求是
    1 如果每个放大器的输出幅度相等,供给匹配负载的额定功率均为P1,那么,N个放大器在负载上的总功率应为NP1
    2 合成器的输入端应彼此相互隔离,其中任何一个功率放大器损坏或出现故障时，对其它放大器的工作状态不发生影响。
    3 当一个或数个放大器损坏时，要求负载上的功率下降尽可能的小。
    4满足宽频带工作要求。在一定通带范围内，功率输出要平稳，幅度及相位变化不能太大，同时保证阻抗匹配要求。

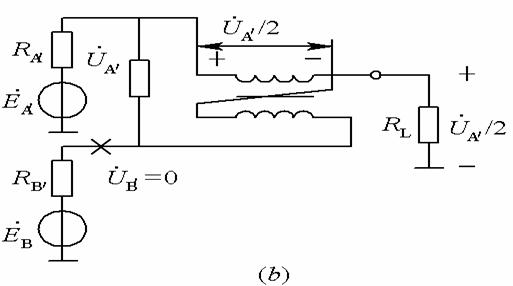

图3-35同相功率合成器 (a)交流等效电路 (b)信号源开路使得等效电路

    当UA=0时
    由于流过负载的电流值由原来的一半，功率减小为原来的1/4，而A管输出的另一半功率正好消耗在平衡电阻RT上，即有图3-36是反相功率合成器的原理线路。输入和输出端也各家有-3dB耦合器作分配和合并电路。

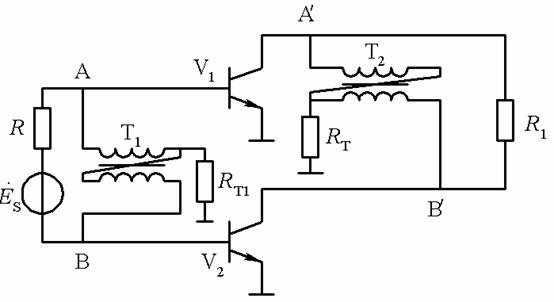

图3-36是反相功率合成器的原理线路

    图3-37是以反相功率合成器的实际线路。它工作于1.5~18MHz,输出功率100W.

图3-37是以反相功率合成器的实际线路
