医疗X射线成像原理和典型架构
医疗X射线成像检查的目的是识别病人身体中的异常情况或将病人归类为健康人群，同时最大程度地降低辐射影响。数字X射线（DR）和计算机断层扫描（CT）是最常用的X射线成像威廉希尔官方网站 和应用。DR和CT的基本工作原理相同：X射线束穿过人体，一部分X射线由内部结构吸收或散射，余下的X射线图案传输到检测器，用于电路和计算机进行记录或进一步处理。

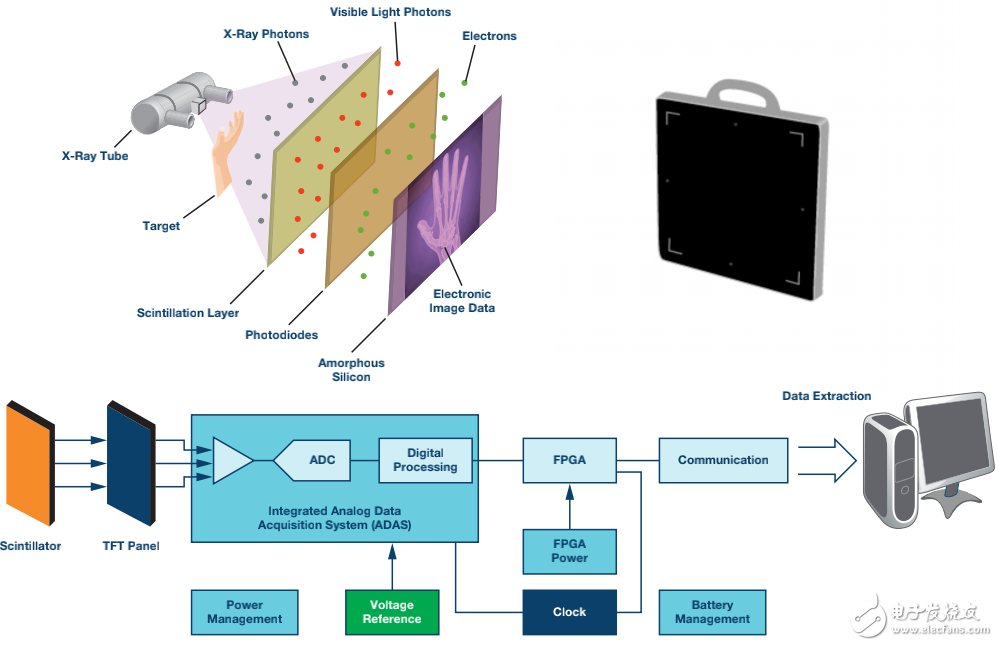

DR检测器：DR检测器包括闪烁晶体层、TFT面板、interwetten与威廉的赔率体系 数据采集系统和数字处理系统。闪烁晶体层将X射线光子转换为可见光子，TFT面板将可见光子转换为电子，然后将电子输入模拟数据采集系统（ADAS），现场可编程门阵列（FPGA）通常用于处理ADAS系统输出数字数据以便进行成像处理。ADAS包括积分器放大器、ADC、数字处理和接口。
CT检测器：CT检测器包括瞄准仪、闪烁晶体层、光电二极管阵列（PDA）、模拟数据采集系统和数字处理系统。瞄准仪用于聚焦X射线光子并防止散射，闪烁晶体层将X射线光子转换为可见光子，PDA将可见光子转换为电流，然后将电流输入模拟数据采集系统（ADAS），FPGA通常用于处理ADAS系统输出数字数据以便方案编号：APM_X-RAY_2016ADI公司医疗X射线成像解决方案进一步进行数据处理。ADAS包括积分器放大器、ADC、数字处理和接口。
