本系统以ICL8038集成块为核心器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子威廉希尔官方网站 测量使用。ICL8038是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从0.001Hz～30KHz的低失真正弦波、三角波、矩形波等脉冲信号。输出波形的频率和占空比还可以由电流或电阻控制。另外由于该芯片具有调制信号输入端，所以可以用来对低频信号进行频率调制。
函数信号发生器根据用途不同，有产生三种或多种波形的函数发生器，其电路中使用的器件可以是分离器件，也可以是集成器件，产生方波、正弦波、三角波的方案有多种，如先产生正弦波，根据周期性的非正弦波与正弦波所呈的某种确定的函数关系，再通过整形电路将正弦波转化为方波，经过积分电路后将其变为三角波。也可以先产生三角波-方波，再将三角波或方波转化为正弦波。随着电子威廉希尔官方网站 的快速发展，新材料新器件层出不穷，开发新款式函数信号发生器，器件的可选择性大幅增加，例如ICL8038就是一种威廉希尔官方网站 上很成熟的可以产生正弦波、方波、三角波的主芯片。所以，可选择的方案多种多样，威廉希尔官方网站 上是可行的。

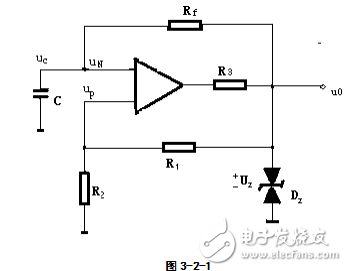

如图3-2-1用运算放大器滞回比较器和、C积分电路组成的，输出电压经、C反馈到运放的反相输出端，因此积分电路起延迟和负反馈作用。
