数字抢答器的设计(毕业论文)

2017-12-05 | rar | 0.1 MB | 次下载 | 免费

资料介绍

  数字抢答器由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出;用控制电路和主持人开关启动报警电路,以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能,构成扩展电路。经过布线、焊接、调试等工作后数字抢答器成形。

  总体设计思路:

  (一)设计任务与要求:

  1.抢答器同时供 8 名选手或 8 个代表队比赛,分别用 8 个按钮 S0 ~ S7 表示。

  2.设置一个系统清除和抢答控制开关 S,该开关由主持人控制。

  3.抢答器具有锁存与显示功能。即选手按动按钮,锁存相应的编号,并在 LED 数码管上显示,同时扬声器发出报警声响提示。选手抢答实行优先锁存,优先抢答选手的编号一直保持到主持人将系统清除为止。

  4.抢答器具有定时抢答功能,且一次抢答的时间由主持人设定(如 30 秒)。当主持人启动“开始”键后,定时器进行减计时,同时扬声器发出短暂的声响,声响持续的时间 0.5 秒左右。

  5.参赛选手在设定的时间内进行抢答,抢答有效,定时器停止工作,显示器上显示选手的编号和抢答的时间,并保持到主持人将系统清除为止。

  6.如果定时时间已到,无人抢答,本次抢答无效,系统报警并禁止抢答,定时显示器上显示 00。

  (二)设计原理与参考电路

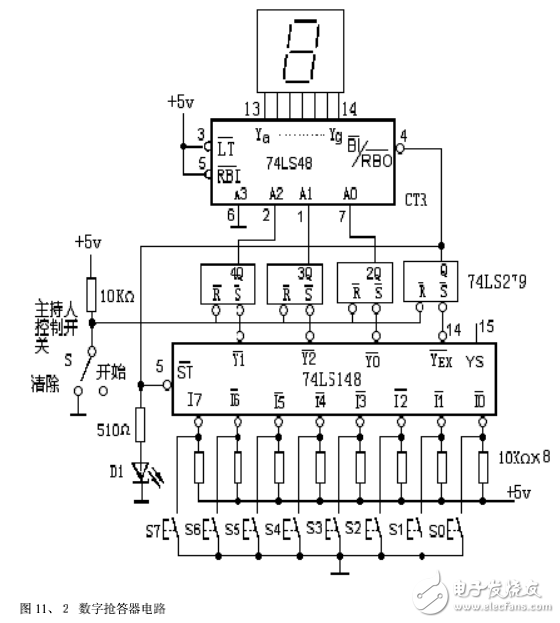

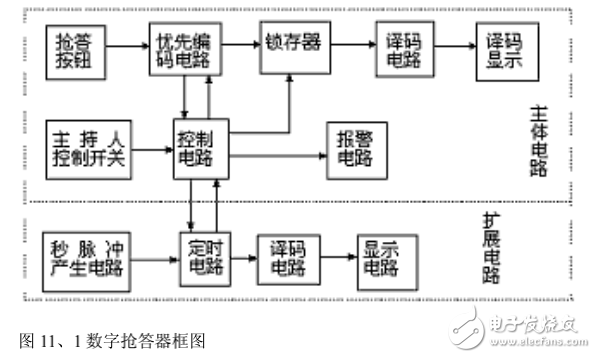

  1.数字抢答器总体方框图

  如图 11、1 所示为总体方框图。其工作原理为:接通电源后,主持人将开关拨到“清除”状态,抢答器处于禁止状态,编号显示器灭灯,定时器显示设定时间;主持人将开关置“开始”状态,宣布“开始”抢答器工作。定时器倒计时,扬声器给出声响提示。选手在定时时间内抢答时,抢答器完成:优先判断、编号锁存、编号显示、扬声器提示。当一轮抢答之后,定时器停止、禁止二次抢答、定时器显示剩余时间。如果再次抢答必须由主持人再次操作“清除”和“开始”状态开关。
