100~1000MHz扫频源电路设计
１ 引 言扫频源在很多领域中有着广泛的应用，如矢量网络分析仪，频谱分析仪，雷达扫描等等，且近年来，科学威廉希尔官方网站
特别是通信威廉希尔官方网站
和计算机威廉希尔官方网站

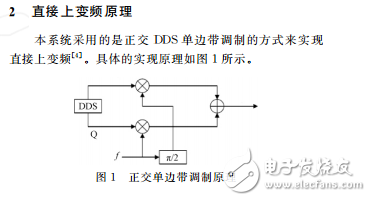

高速发展，电子系统的工作频率越来越高，这对扫频源的频率输出范围和输出频率精度要求也越来越高［１－３］。产生宽频带扫频信号的传统方法是用分立元件搭建 ＬＣ 震荡电路，通过改变电容或电感的参数产生扫频信号，这种电路虽然比较简单容易实现，但是由于电容电感的精度做到非常高是比较困难的，这就导致了用分立元件搭建的扫频源输出信号精度不高，频率的控制也不够方便。本文提出了一种通过直接上变频的方式产生宽频带的扫频源，将 ＤＤＳ输出的扫频信号搬移到高频段，有别于 ＤＤＳ激励 ＰＬＬ 获得合成频率的方式［４］，直接上变频的方法既保留了 ＤＤＳ极好的频率分辨率和频率捷变的特性，又拓宽了 ＤＤＳ输出信号的频带。
