发视频资料介绍

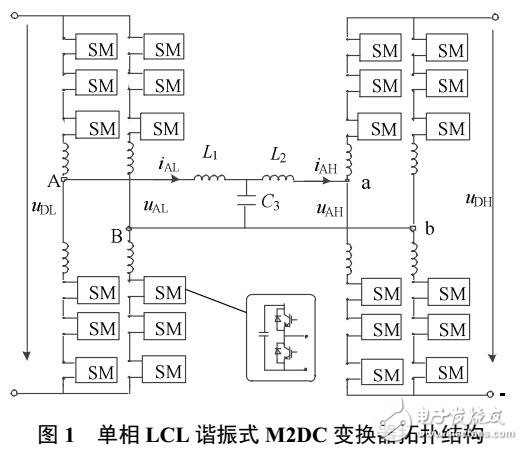

针对直流电网中不同电压等级线路的直流互联需求，结合隔离型模块化多电平DC/DC变换器和绝缘栅双极型晶体管（insulated gate bipolar transistor， IGBT）直串型LCL-DC/DC变换器的拓扑优点，提出了一种LCL谐振式模块化多电平DC/DC变换器拓扑。首先，介绍了该变换器电气拓扑，并分析了其工作原理，包括运行方式、功率传递机理等；其次，从功率传递和谐波抑制等角度提出了该变换器中LCL谐振网络的参数设计方法；然后，提出了适应于该变换器的控制保护策略，保证在不同功率传递下实现两侧模块化多电平换流器（modular multilevel converter，MMC）的零无功传输以及直流故障电流的迅速抑制；最后，在Matlab/Simulink中对所提拓扑及其控制保护策略进行了仿真验证。结果表明：根据LCL设计方法得到的电气参数能够满足装置的控制需求，所提控制策略在潮流反转、输入电压突变等工况下具有较好的静态和动态性能，且保护策略能够抑制直流侧的短路故障电流。
