车载网络的应用自动化设计与合成工具解析

　自2003年组建以来，AUTOSAR（汽车开放系统架构）联盟一直致力于改变车载网络和电子控制单元（ECU）的设计方式。AUTOSAR提出了一个符合业界标准的车载网络设计方法，使行业能够集成、交换和传输汽车网络内的功能、数据和信息。这一标准极大地促进了汽车原始设备制造商（OEM）及其一级供应商之间的合作，使他们能够以一种一致、明确且机器可读的格式来交换设计信息。
　　一辆汽车的不同部分对安全及性能有不同要求，而支持它们的车载网络必须具备可预测的安全性能。随着汽车威廉希尔官方网站 的不断演变，人们已经可以用一系列总线威廉希尔官方网站 来连接豪华汽车上最多100个不同的ECU，这些总线威廉希尔官方网站 通常包括LIN、CAN、FlexRay、MOST和基于以太网的架构。如果靠手动来管理这些ECU之间数以千计的信息和交互操作是不可能的，因此汽车设计人员必然用自动化设计和合成工具来预测网络性能和调整车载功能。
　　汽车数据总线
　　一辆典型的现代化汽车将同时装配各类总线和协议并从LIN、CAN、FlexRay、MOST和以太网中选择合适的网络。多媒体/视听信号和汽车环绕摄像系统需要更高的数据速率，因此汽车制造商和OEM厂商在网络解决方案上选择用以太网代替MOST.但对于许多标准汽车功能而言，LIN和CAN提供的带宽与性能就足够了。
　　在汽车架构中，ECU组合在一起形成“集群”，这些集群通过通信“网关”相连。集群通常会共享同一类型的总线，因此要达到高可靠性、高速率的标准，就要采用FlexRay网络，但要求没那么高的门锁ECU可以由CAN或LIN来负责。ECU网关往往要连接不同类型的信号，并执行不同总线架构之间的映射和转换功能。汽车行业对不断提高安全性和ISO26262等标准的合规性提出强烈需求，进而提升了车载网络的性能，同时也降低了制造和元件成本。不断进步的网络标准可以适应越来越高的数据传输速率，汽车电缆也达到了安全且低成本的目标。典型汽车网络方案的特点及应用请见表1.
　　

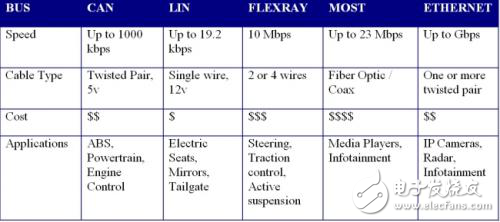

　　表1：汽车网络总线。
　　网络时序分析
　　接下来让我们详细讨论CAN和FlexRay网络的时序分析。了解这两种类型网络的基本特征和差异是非常有用的。
　　CAN网络：
　　CAN是使用较广泛的一类车载网络，以ISO 15765-2为运行标准。CAN总线提供了高水平的系统灵活性，能够相对容易地将新的ECU接收器节点添加到现有的CAN网络中，而不对现有的ECU节点做出大的硬件或软件改动。对汽车设计人员而言，这可以极大地帮助他们扩大或升级现有网络，或设计出新的变体车型。
　　在CAN网络实时运行过程中，通过网络进行交换的不同类型信息的紧迫性相差很大。例如对于管理发动机燃料喷射的ECU而言，必须立即获得发动机瞬时负载反馈，相比而言则不需要那么频繁地获知发动机的温度等参数。
　　要传输的信息的优先级是由包含在每条信息中的“标识符”决定的。在设计系统时就要确定传输的优先级，并且不能随意改变。在CAN架构中，总线访问争用的问题可以通过标识符的逐位仲裁来解决。CAN总线没有主控器，因此连接至总线的所有ECU节点都需要接受网络使用方面的仲裁。如果第一个位元是“0”，则这条信息优先于其他信息。这就是所谓的“显性”信息，如果第一个位元是“1”，则优先级降低（“隐性”信息）。因此，最高优先级的信息总能传输至预期的目标地址，但优先级较低的信息可能会暂时退出总线发送，直到总线空闲下来。只有当总线处于空闲状态时，要发送较低优先级的信息的ECU节点才会重新尝试发送。CAN总线可以传输的ECU之间的信息大小最多为8个字节，而通过CAN发送的信号被打包成信息“帧”。
