给出了以AVR微控制器为核心的电力机车智能辅保系统的设计方案，并介绍了系统硬件及软件的具体实现方法。
电气机车辅助系统中有劈相机、空气压缩机、通风机及制动风机等各种类型的电机。运行中为了防止出现短路、过流等异常情况而烧毁电机，通常配置辅助保护系统，起到及时监测电机故障并加以处理的作用。目前电力机车上安装的辅保系统都是interwetten与威廉的赔率体系 电路装置，系统硬件复杂，又不方便司机使用和维修。因此，设计一种实时性高、性能可靠的智能辅保系统替代原有的模拟电路装置势在必行。本文将介绍笔者开发的用于韶山型电力机车的智能辅助保护系统的设计及实现。

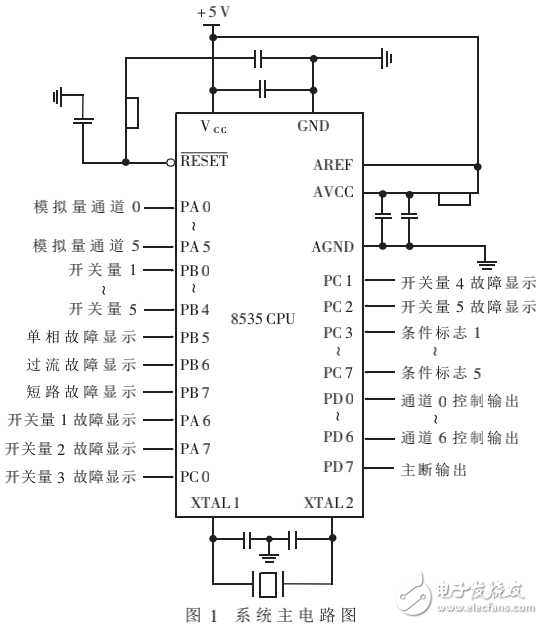

1系统的主要功能与设计思想
1.1系统的主要功能
（l）辅机保护功能，即在机车运行过程中，对辅助系统内的各电机出现的短路故障能及时给出故障状态显示，在规定的持续时间内，故障若不消失，对该电机能够实现二次保护控制。
（2）机车辅助系统内的各电机若出现了过流或单相故障，能及时给出相应故障状态显示。在规定的过流或单相故障持续时间内，检测其故障是否消失，如果故障一直未消失，对该电机进行一次保护控制。
（3）在对电机一次保护后的规定时间内，若电机故障仍然未消除，则立即控制主接触器断开，实现时该电机的二次保护控制。
（4）辅助系统的劈相电机出现启动电阻甩不开的故障时，能够控制主接触器断开，以实现对该电机的二次保护。
