为汽车摄像机应用中的数字影像传感器供电涉及各种不同的设计要素。在下雨、积雪、雾天以及其他困难的驾驶环境下，高水准的影像质量是十分必要的。汽车驾驶员在倒车时对该威廉希尔官方网站 的依赖程度要远远高于肉眼检查。如果interwetten与威廉的赔率体系 电源轨道的低噪声需求、效率和尺寸等主要设计要素不能得到优化，那么在良好天气条件下运作良好的解决方案未必能适用于恶劣的天气条件。
整体目标是为 AR0132AT 影像传感器提供一种实用的电源系统实施方案，使其成功集成至汽车应用及封装中。虽然其它传感器与系统的详细情况可能有所不同，但本文所讨论的原理具有普遍的适用性。
影像传感器的尺寸非常重要，因为它必须纳入 25 毫米的立方体中，这就对整体效率和良好的散热管理提出了很高要求。尽管 LDO 具有低噪声输出，但其功耗高，会对影像传感器加热，造成不良影响，因此在 25 毫米的立方体中工作并不理想。
开关电源解决方案的功耗要低得多，但本质上具有更高的输出纹波和噪声。在实施开关电源解决方案时，需要额外注意影像传感器对其模拟输入电源轨道的噪声（纹波）敏感度。

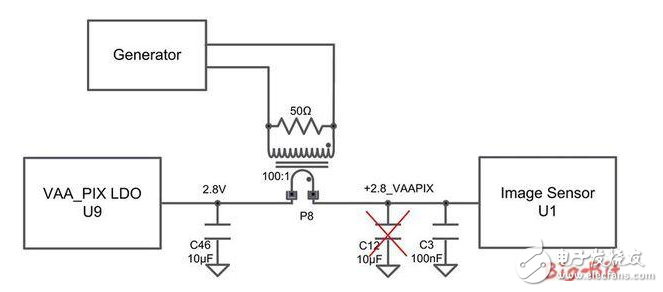

图 噪声阀值测试电路
