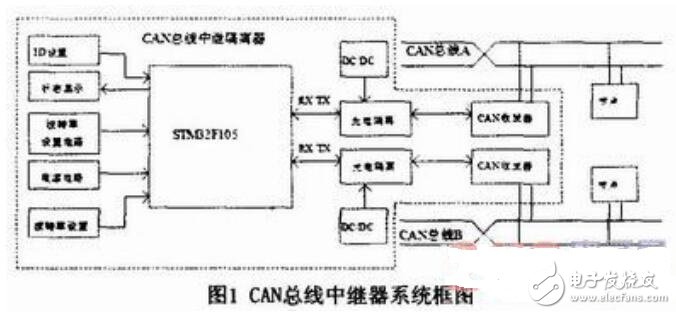

本文设计的CAN总线中继器的系统框图如图所示。此中继器以带有双CAN接口的STM32F105为核心，外围电路主要由光电隔离电路、DC／DC电路、CAN收发器、状态显示电路、波特率设置电路、ID设置电路和电源电路组成。光电隔离电路采用高速光耦将主控电路CPU的I／O口和收发器进行电气隔离，可消除总线上的噪声对主控电路的干扰；为了能使总线和主控电路完全的电气隔离，用DC／DC隔离电源单独对CAN收发器电路部分供电；状态显示电路指示当前各个CAN口的收发状态；波特率设置电路可分别设置两个CAN接口的波特率；ID设置电路可根据用户需求设置当前CAN中继器的ID；电源电路主要将输入的9～36V的直流电压转成5V和3．3V两种电压，分别给DC／DC电路和主控电路供电。CAN总线A上的各节点发送的信息经过CAN收发器将差分信号转换为TTL电平的报文，经过隔离后进入主控CPU，主控CPU将收到的CAN报文进行ID过滤后由另一个CAN接口经过光电隔离传送到另一路的CAN收发器，CAN收发器将TTL电平的报文转换为差分信号后发送到CAN总线B上。
