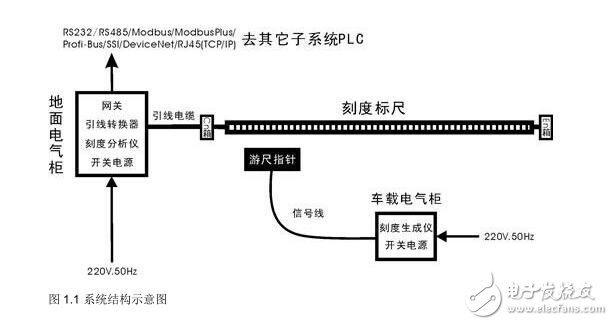

刻度标尺精确定位系统采用电磁感应原理来检测移动设备的位移量，当游尺指针线圈中通入交变电流时，在游尺指针附近会产生交变磁场。刻度标尺近似处在一个交变的、均匀分布的磁场中，每对刻度标尺芯线会产生感应电动势。刻度生成仪信号通过电磁耦合方式传送到刻度标尺的感应环线上。刻度分析仪对接收到的信号进行相位比较。交叉线的信号相位与平行线的信号相位相同，地址为“0”；交叉线的信号相位与平行线的信号相位相反，地址为“1”，这样感应的地址信息是格雷码排列，由此确定游尺指针在刻度标尺长度方向上的位置。刻度标尺精确定位系统采用法拉第电磁感应定律（磁力线传导原理）来检测移动搬运设备的位移量，当游尺指针线圈中通入交变电流时，在游尺指针附近会产生交变磁场。刻度标尺近似处在一个交变的、均匀分布的磁场中，每对刻度标尺芯线会产生感应电动势。刻度生成仪信号通过电磁耦合方式传送到刻度标尺的感应环线上。刻度分析仪对接收到的信号进行相位比较。交叉线的信号相位与平行线的信号相位相同，地址为“0”；交叉线的信号相位与平行线的信号相位相反，地址为“1”，这样感应的地址信息是数字编码排列，由此确定游尺指针在刻度标尺长度方向上的位置，对应就是移动搬运设备走行位置。
