解析DVI接口应用系统的实现

2017-10-17 | rar | 0.4 MB | 次下载 | 1积分

资料介绍

 0引言
  目前,interwetten与威廉的赔率体系 接口已成为台式显示器的标准,但是PFD显示器的流行需要完全数字化的接口,这是因为对于平板显示器来说,模拟接口是完全不必要的,而数字接口不必调整时钟和相位,并且具有信号传输无损失的优点。随着数字平板显示器的推广,对数字图形连接的需要就变得明朗了。由数字显示工作组(DDWG)合作提出的DVI数字视频接口标准就很好地解决了上述问题,而且还兼容了传统的VGA接口、DVI接口,是目前极具发展前途的一种PC机视频接口标准。
  1 DVI接口体系

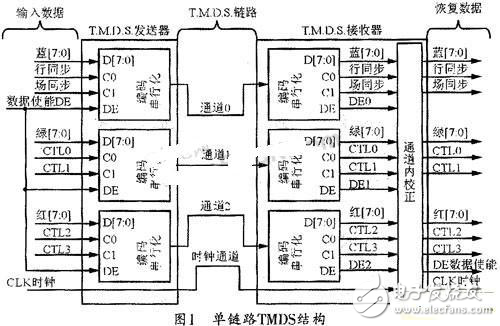

  DVI主要基于TMDS (Transition MinimizedDifferential Signaling,转换最小差分信号)威廉希尔官方网站 来传输数字信号,TMDS运用先进的编码算法把8 bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息时钟信息、数据DE、纠错等),并在DC平衡后,采用差分信号传输数据。它比LVDS、TTL具有更好的电磁兼容性能,可用低成本专用电缆实现长距离、高质量数字信号传输。TMDS威廉希尔官方网站 的连接传输结构如图1所示。
  DVI数字信号传输有单连接(Single Link)和双连接(Dual Link)两种方式。采用单连接时,仅用图1所示的通道1、2、3传输,其传输速率可达4.9 Gbps,双连接则可达9.9 Gbps.
  解析DVI接口应用系统的实现
  2 DVI接口的应用
  DVI应用系统的一般构成框图如图2所示。其中DVI接口是图形卡的DVI输出;TFP401A作为TMDS信号的接收芯片,是整个接收系统的核心;AT2402是ATMEL公司I2C串行总线存储器,用来存储EDID数据。
  解析DVI接口应用系统的实现
  DVI接口的TMDS链路发送器一般由显示控制芯片直接集成。具有DVI功能的显示适配器均己集成到TDMS发送器,且性能一般可满足DVI1.0规范;以ATI公司的显示控制芯片为核心的显卡,一般由板载Silicon Image公司的Si1164芯片负责TDMS信号发送。DVI接口的TDMS接收器以及信号解码才是应用中最重要的。本文介绍的是以TFP401A为核心的TDMS接收系统。
  2.1 TFP401A接收器的功能结构
  TFP401A是TI公司PanelBus平板显示产品系列中的一种TDMS信号接收芯片。它采用先进的0.18μm EPIC-5TMCMOS处理工艺,使用1.8 V核心电压和3.3V I/O电压,具有低噪声和低功耗特性,其PowerPADTM封装威廉希尔官方网站 可保证芯片工作的热稳定性。它以LCD桌面显示器为主要应用对象,也可以应用于其它高速数字视频应用场合。
  TFP401A的主要功能如下:
  ◇支持SXGA(1280 X 1024,80 Hz)像素,时钟最高可到112 MHz;◇支持24位(224=16.7 M)真彩色(1pixel/clock或2pixel/clock);◇内有用激光精密工艺制造的终端阻抗匹配电阻;◇采用4倍过采样威廉希尔官方网站 ;抖动抑制可以达到1 pixel/clock;◇具有行同步信号抖动抑制功能。
  TFP401A的具体引脚信号可参见数据手册,其内部结构与功能如图3所示,其中输入的RX(2~0)+-和RXC+-为来自主机的经过串并转换编码的4路TMDS信号,而其输出的信号主要有奇、偶象素信号(QE[0:23]、QO[0:23]),象素时钟ODCK、象素有效DE、行/场同步(HSYN/VSYN)和同步检测SCDT等。
