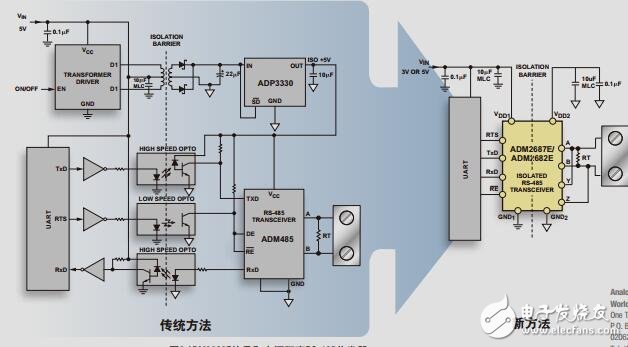

iCoupler®是ADI（Analog Devices， Inc.）公司一项专利威廉希尔官方网站 ，我们也称为“磁隔离”威廉希尔官方网站 ，基于iCoupler磁隔离威廉希尔官方网站 的数字隔离器，我们称之为“磁耦”。iCoupler磁隔离威廉希尔官方网站 核心是穿越隔离阻障发射与接收信号的平面变压器。这些变压器完全由标准半导体制造工艺进行集成，变压器由被聚酰亚胺层分开的两个线圈组成，聚酰亚胺层起到隔离阻障的作用。每个线圈的直径大约是500um，匝数15。顶部线圈粗4um，采用金材料制成；底部线圈粗1～2um，采用铝材料制成。

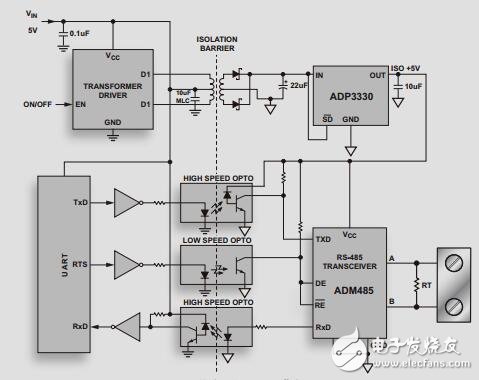

智能仪表是随着80年代初单片机威廉希尔官方网站 的成熟而发展起来的，现在世界仪表市场基本被智能仪表所垄断。究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。最初是数据interwetten与威廉的赔率体系 信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。随后出现的RS485解决了这个问题。
