F20 LCD调试手册V1.0
1. 整体介绍 F20 有两路显示系统，支持双屏输出，LCD0 从 PD 口输出，LCD1 从 PH 口输出，只有 LCD0 具有 Single Link 的 LVDS 接口，LVDS 接口从 PG 口输出，如表 1-1 所示。
表 1-1 中列出了 F20 支持的接口形式及支持的最大分辨率。
注：F20 支持双路屏输出，如果一个屏使用 LVDS 接口，另一个屏只能使用其他接口形式。屏的各种接口说明可参见附录 5.1，各接口与 F20 引脚的连接可以参考附录
2. 软件配置说明

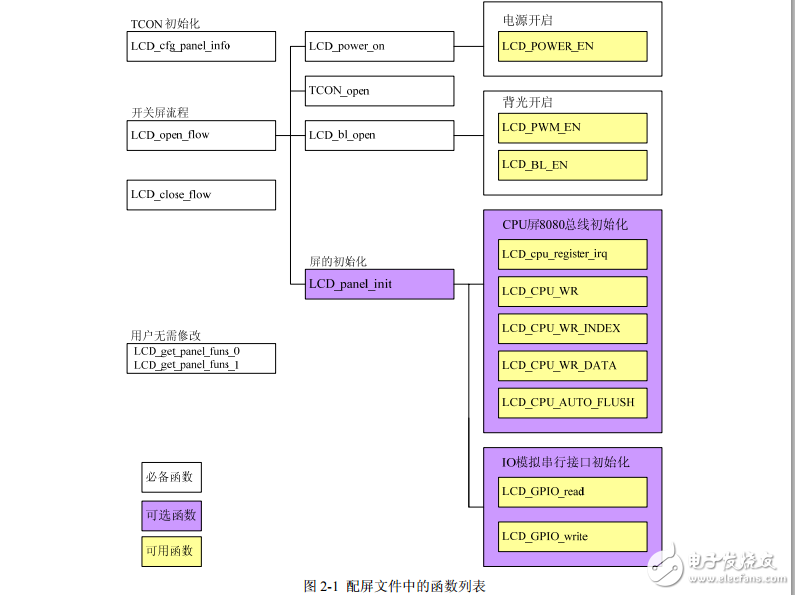

2.1. 屏文件说明 lcd0_panel_cfg.c 和 lcd1_panel_cfg.c 两个文件，分别对应 LCD0 和 LCD1 的配置，这两个文件中，定义了 TCON 的参数，开关屏的流程，还有对屏的初始化操作。对 IO 位置的定义，包括电源控制，配屏使用的 GPIO，以及 LCD 控制器 IO 的定义在 sys_config.fex 中。 lcd0_panel_cfg.c 和 lcd1_panel_cfg.c 中提供的函数接口如下图所示：
