制备：
在半导体在半导体的家庭利用串行E2PROMs4通信接口信号；片选（CS）设备选择，串行时钟（SK或CLK）从设备和数据输入同步串行数据（DI）向设备输入串行数据和数据输出（DO）从设备输出串行数据。这个接口可以减少到3信号共享DI和做为一个共同的输入输出信号。但是，以下注意事项应采取预防问题，由于迪村/做争夺：
1）共享共享/配置结构的读指令：

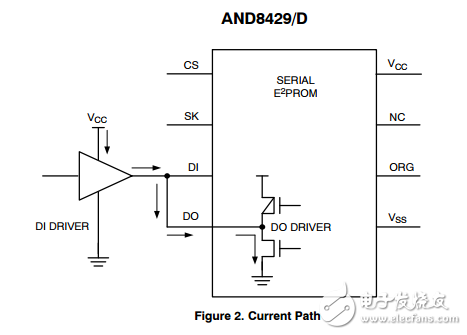

（适用于93C46，93C56、93c57，93C66和93C86）数据输出引脚（DO）保持在高阻抗状态虽然大部分的读指令（即起始位，操作码和地址）正在输入，并没有争数据输入引脚（DI）驱动器在共享DI /做配置（图1）。然而，通常50纳秒后的上升沿串行时钟移位的地址的最低有效位流（A0），输出虚拟‘ 0 ’位标记输出数据流的开始。如果A0是一个‘ 1 ’和DI驱动程序没有被禁用的时间‘ 0 ’虚拟位成为有效的，系统之间的低阻抗路径电源和地面是通过DI驱动程序创建的上拉和下拉装置（图2）。
