电子设计竞赛的信号发生器和运放，VGA电路运用

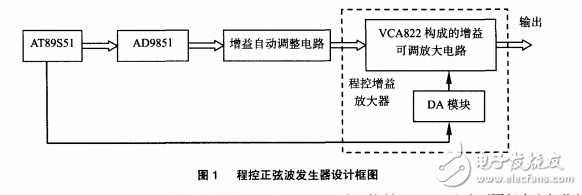

信号发生器是一种常用仪器 ，能够实现多种波形 、多种频率 、多种幅值的信号输 出。在现代电子学的各个领域 ，常常需要高精度且频率可方便调节的信号发生器。 目前 ，大多数的信号发生器采用了 DDS 原理实现正弦波 、方波 、三角波的产生。特别是 DDS芯片的出现 ，大大方便了设计者 ，通过 MCU直接对 DDS芯片进行控制 ，便可产生高频率 、高精度正弦信号。但是 DDS器件 （本设计中选用 AD9851）输出的正弦信号只有 固定幅值 ，无法满足幅值可调 ，并且 DDS器件的输出信号会随着输出频率的不断上升 ，其幅值成滚降趋势 ，也就是说频率越高，输出波形的幅值越小 ，因此利用普通的可编程放大器难以实现幅值精确控制。笔者提出的程控放大器方案可以完美的解决这一问题。 1 程控 放大器设计 方案程控放大器的系统设计框图如 图 1所示
该方案采用 AT89S51单片机作为控制核心 ，由 AT89S51编程控制 AD9851生成不同频率和相位的正弦波形，本文主要针对程控放大器的设计，对 DDS的部分不做说 明。
