资料介绍

　　电动机自锁正转控制线路只能带动生产机械的运动部件朝一个方向旋转，但许多机械往往需要运动部件向正、反两个方向运动。如机床工作台的前进和后退，机床主轴的正转和反转，起重机吊钩的上升与下降，生活中如洗衣机上的电动机，装卸车，集装箱，还有一些开关机构需要电动机的正反转。

　　那么如何实现三相异步电动机的正反转，根据三相异步电动机原理：任意改变接入定子绕组三相电源的相序，即把接入三相电动机三相电源任意两相对调线，即可使电动机反转。

　　我们在学习的过程中，首先要弄清电动机正反转的原理，也就是按钮连锁控制线路，接触器连锁正反转控制和双重联锁正反转控制。能够明确板前明线敷设的工艺要求，然后对这个线路进行安装和调试。

　　三、讲授。

　　1.电动机接触器连锁正反转控制

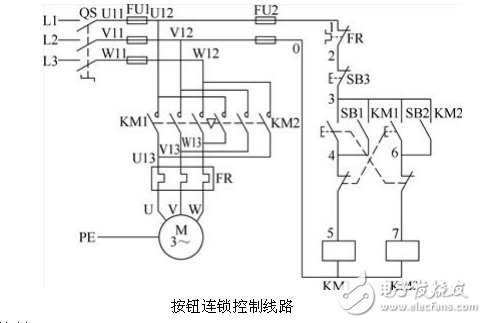

　　如图所示：接触器连锁的正反转控制线路：接触器KM1和KM2的主触点绝对不允许同时闭合，否则造成两相短路，为了避免造成两相电源短路L1和L3，为避免两个接触器KM1和KM2同时得电动作，就在正反转控制线路中分别串接了对方接触器的常闭触点，这样，一个接触器得电工作时，通过常闭触点使另外一个接触器不能得电工作，接触器相互制约的作用称为接触器连锁或者接触器互锁。实现连锁作用的常闭辅助触点称为联锁触点或者互锁触点。

　　线路中采用了两个接触器，即正转用KM1和反转用KM2，分别由正转按钮SB1和反转按钮SB2控制，由主电路可以看出，两个接触器所接通的电源相序不同，KM1按L1-L2-L3接入，KM2按L3-L2-L1接入电动机U-V-W。相应的控制电路有两条，一条由SB1 和KM1组成的正转控制线路，另外一条由SB2 和KM2组成的反转控制线路。
