Atmega328P脉宽调制控制器

描述

上个月，我花了很多时间研究用于 ESP-12E I2C 基卡的扩展模块。虽然该系统作为原型设计和固件测试平台运行得非常好（正如最初预期的那样），但我立即发现，当与真实的-世界项目。

同时，我一直需要为朋友设计和制造一种设备，由于其他重要组件，该设备在外壳内的空间非常有限。因此，我决定将两个 IO 扩展卡的功能组合到一个更紧凑的设计中，在一个 PCB 上（我计划用它来为我的台式 CNC/激光切割机上的空气辅助鼓风机供电和控制，以及作为我的其他项目的下一步原型。

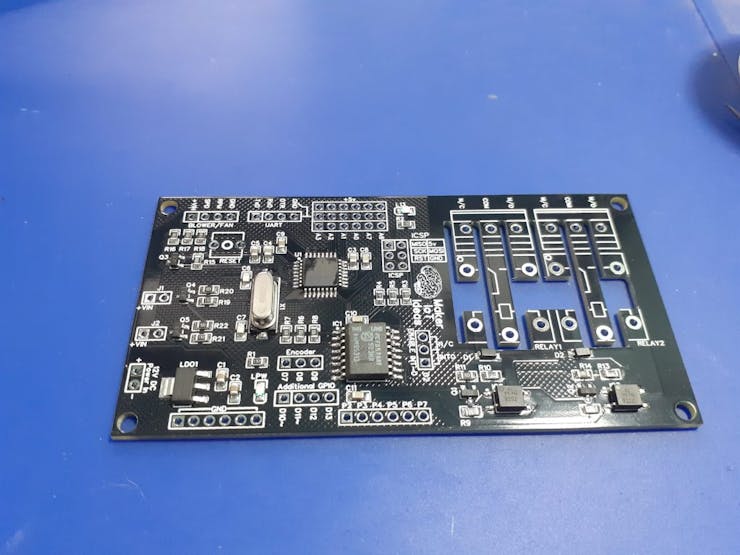

印刷电路板

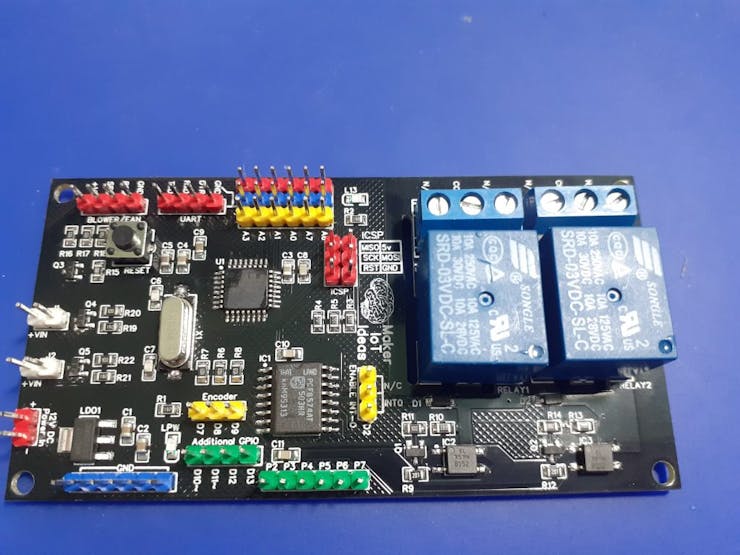

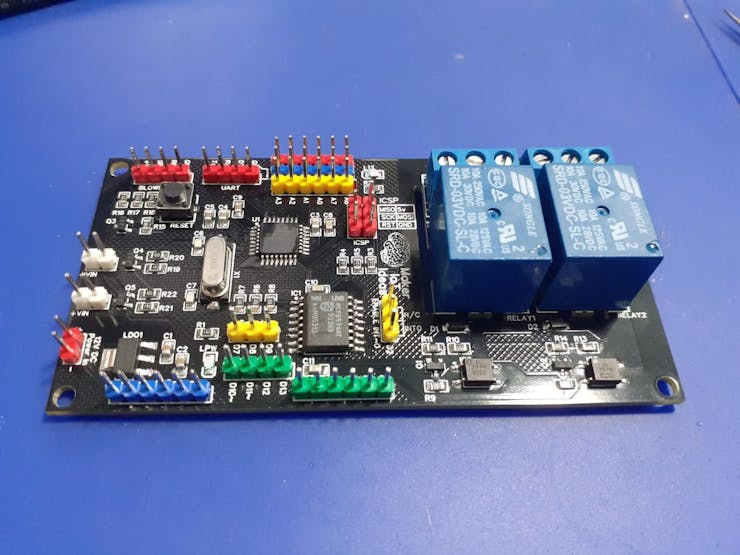

让我们快速浏览一下 PCB。从左上角开始，我们有鼓风机/风扇接头连接器。这为鼓风机/风扇电机提供 12v DC，以及用于控制速度的 PWM 信号。（电平从 5v DC 升为 12V，然后降为 3.3v）这看起来很奇怪。让我更清楚地解释一下……鼓风机/风扇上的 PWM 输入在内部被拉高到 12v（通过电机驱动电路——我不能改变它，因为它是一个商业单位。）然而，数据表要求 0v以3.3v PWM信号来控制速度。还有一个来自风扇的进一步输入，它是一个脉冲速度指示器（风扇转速）。这个信号是5v。

该接头旁边是一个 UART 接头，带有 Rx、Tx 和 DTR 信号，带有接地。我不再将 USB 转 UART 芯片添加到我的设计中，因为它们使用不多，占用不必要的空间，而且我倾向于使用 ICSP 进行编程。

在右边，（红色/蓝色/黄色接头）是 5v、Gnd 和 6 个interwetten与威廉的赔率体系 输入（A0-A3、A6、A7）[A4 和 A5 用于 I2C]

ICSP编程头在下面，用跳线选择是否在Pin D2上中断PCF8574

接下来是来自 IO 扩展器的 6 个 GPIO (P2-P7)，以及额外的 GPIO（D10、D11、D12、D13）以及（D7、D8、D9）[与旋转编码器一起使用]

另一个 6way Ground header 以及 12v 输入（红色）如下。

最后，我们有 J1 和 J2，它们将通过 BSS138 Mosfets 切换 12v 以控制静态速度 12v 冷却风扇（其中只有一个具有 PWM 功能）

2 个继电器与控制器光学隔离，并提供电源隔离切口以进一步保持直流和交流电压彼此远离。[他们真的不适合一起玩，不是吗？]

PCB 快速描述到此结束。

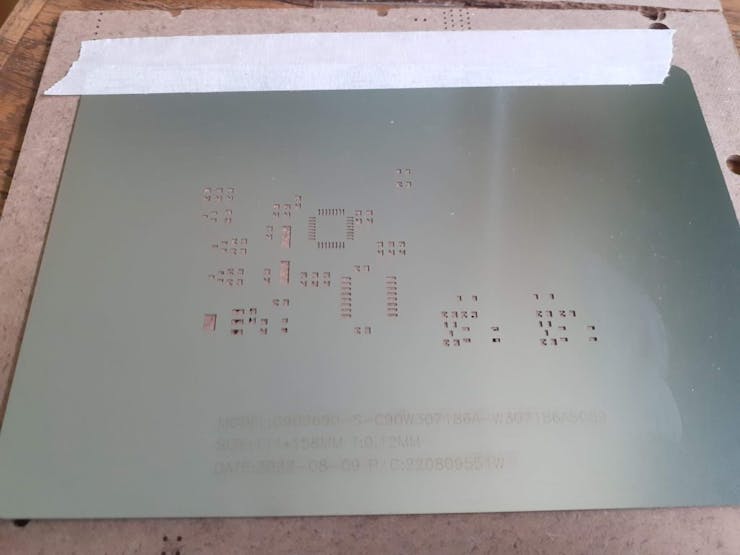

我几乎所有的 SMD 组件都使用模板。它可以节省大量时间，均匀涂抹焊膏，并防止使用注射器或更糟糕的串棒或类似东西涂抹焊膏造成的混乱。虽然它们确实需要额外费用，但与它们节省的混乱和时间相比，我觉得这是非常值得的。
