基于Arduino UNO的安全访问RFID阅读器

什么是RFID阅读器？

RFID 标签是一种ID 系统，它使用小型射频识别设备进行识别和跟踪。RFID 标签系统包括标签本身、读/写设备以及用于数据收集、处理和传输的主机系统应用程序。

简而言之，RFID 使用电磁场在短距离内传输数据。RFID 可用于识别人员、进行交易等……

您可以使用 RFID 系统打开门。例如，只有在他的卡上有正确信息的人才能进入。RFID 系统使用：

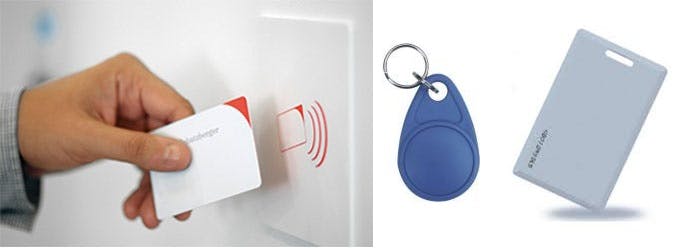

>>贴在待识别物体上的标签 ，在这个例子中，我们有一个钥匙链和一张电磁卡。每个标签都有自己的标识 (UID)。

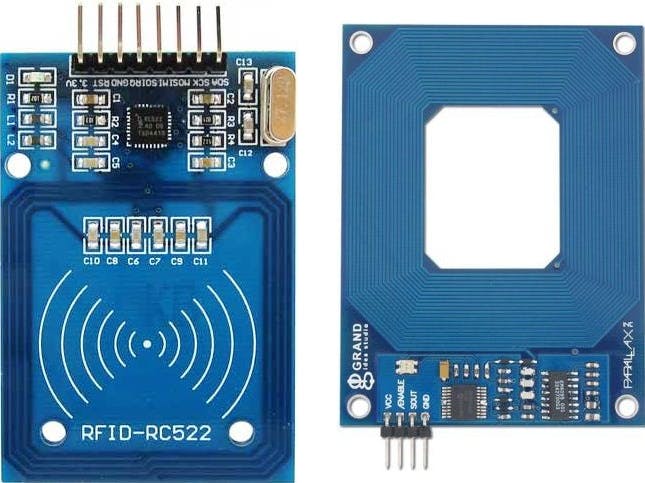

>> 双向无线电收发器，即 阅读器，向标签发送信号并读​​取其响应

基本规格：

• 输入电压：3.3V
• 频率：13.56MHz

现在，在输入必要的代码之前，您需要从此方案附件中下载此传感器所需的库。

从 zip 文件夹“rfid-master”中提取内容并将此库文件夹添加到 Arduino 现有库下。

这样做后，重新启动您的 ArduinoIDE。

现在，我们的 Arduino 已准备好接受命令并相应地执行。

Arduino 代码已在本教程末尾上传。编译代码并消除“错字”错误（如果有）。

现在，是时候将我们的 Arduino 与 RFID 阅读器连接起来了。参考下面的PIN接线，以及接线示意图，方便参考。

连接到 Arduino Uno

SDA------------------------数字10

SCK------------------------数字13

MOSI--------------数字11

味噌----------------------数字12

IRQ------------------------未连接

地线-----------------------地线

RST------------------------数字9

3.3V------------------------3.3V（不要接5V）

从 RFID 标签读取数据

电路准备好后，转到文件 > 示例 > MFRC522 > DumpInfo 并上传代码。此代码将在 Arduino IDE 中可用（安装 RFID 库后）。

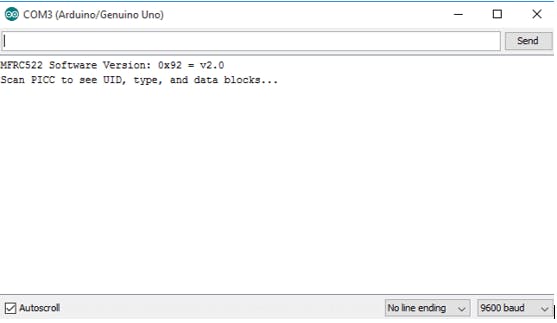

然后，打开串行监视器。您应该会看到如下图所示的内容：

将 RFID 卡或钥匙链靠近读卡器。让阅读器和标签靠近，直到显示所有信息。

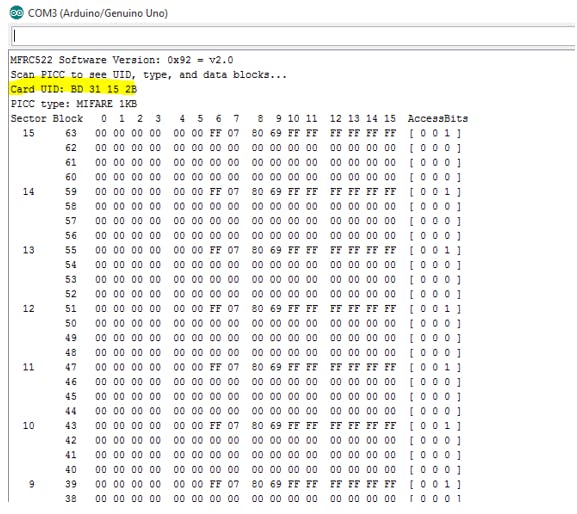

这是您可以从卡中读取的信息，包括以黄色突出显示的卡 UID。信息存储在内存中，内存分为段和块，如上图所示。

您有 1024 字节的数据存储，分为 16 个扇区，每个扇区由两个不同的密钥 A 和 B 保护。

记下您的 UID卡，因为您稍后会用到它。

上传已在此处添加后缀的 Arduino 代码。

示范

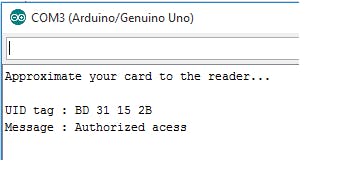

近似于您选择授予访问权限的卡，您将看到：

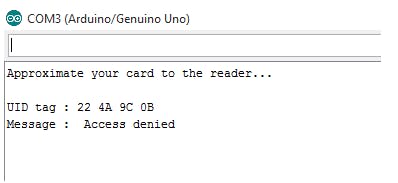

如果您使用另一个 UID 来近似另一个标签，则会显示拒绝消息：
