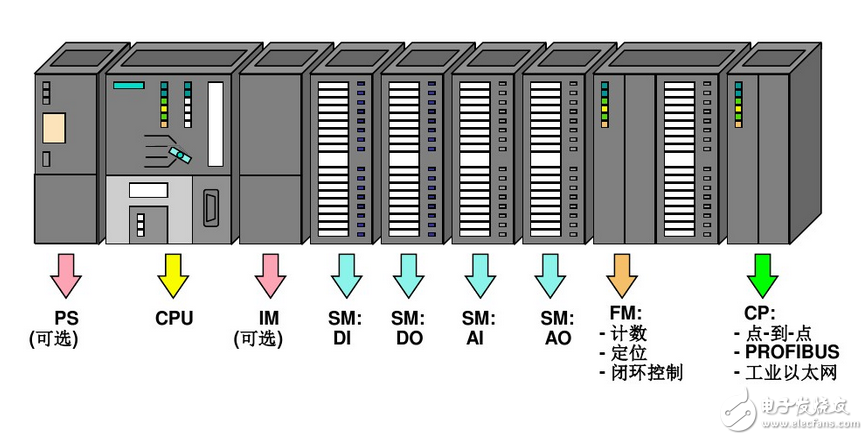

S7-300是德国西门子公司生产的可编程序控制器（PLC）系列产品之一。本手册中包含的信息可用作S7-300信号模块、电源模块和接口模块的操作、功能及其威廉希尔官方网站
数据的参考资料。
接口模块 IM 360；（6ES7360-3AA01-0AA0）
接口模块 IM 360 的特性：
● S7-300 的机架 0 的接口
● 数据通过连接电缆 368 从 IM 360 传送到 IM 361
● IM 360 与 IM 361 之间的最大距离为 10 m
接口模块 IM 361；（6ES7361-3CA01-0AA0）
接口模块 IM 361 的特性：
● S7-300 机架 1 到 3 的接口
● 通过 S7-300 背板总线的电流输出： 最大 0.8 A
● 数据通过连接电缆 368 从 IM 360 传送到 IM 361，或者从 IM 361 传送到 IM 361
● IM 360 与 IM 361 之间的最大距离为 10 m
● IM 361 与 IM 361 之间的最大距离为 10 m
RS 485 中继器
● RS 485 中继器的用途
● 两个 RS 485 中继器之间的最大电缆长度
● 各种操作元素和端子的功能
● 有关接地和未接地操作的信息
● 威廉希尔官方网站 数据和方框图
RS 485 中继器的定义
RS485 中继器放大总线上的数据信号并且连接各个总线段。
RS 485 中继器的应用
您需要 RS 485 中继器，如果：
● 连接到总线的节点多于 32 个
● 总线段在总线上未接地运行，或者
● 超出了总线段的最大电缆长度（参见下表）。
