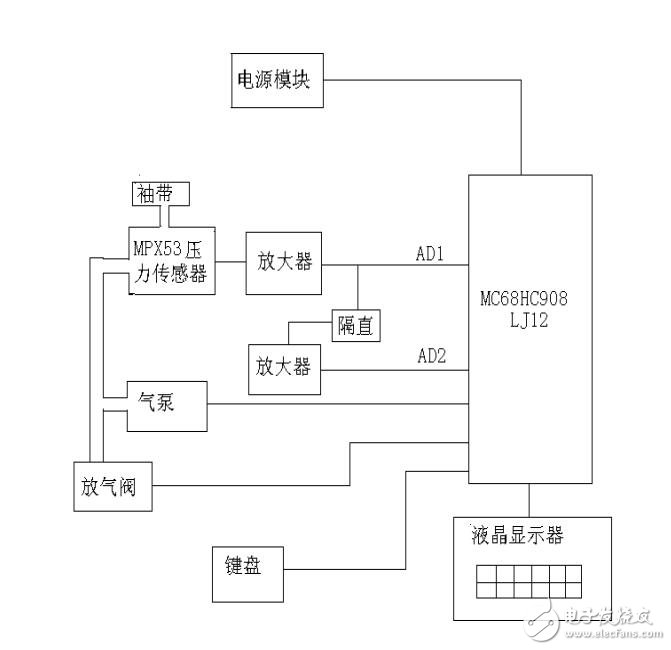

电子血压计设计图
我们设计的电子血压计（注册商标为“天平”）也采用示波法， 采用 MOTOLORA 微控制器 MC68HC908LJ12 及压力传感器 ，操作简单，显示清晰无需听诊器，血压心率测量一次完成，超大屏液晶显示，方便老人美观便携，低耗电设计双弧流线型机体，体积小重量轻，方便携带。 电子血压计由气袖、电动气泵、压力传感器，电磁气阀、微控制器、液晶显示气等构成。在开始测量前先由气泵将袖套压力升到一定值（这个值可以由血压计自动设定或人工设定）然后逐步以每秒 4 至 5mmHg 速度放气，每次检测脉搏波的振幅（峰--峰值）及袖套的静压送入 CPU 进行处理，并根据脉搏的频率计算心率，当检测到收缩压、平均压和舒张压后，打开气阀，使袖套全部放气，完成一次测量过程，并把测量结果保存。整个测量过程由 MC68HC908LJ12 控制并完成各种计算。
