瞬态抑制二极管工作原理及选型应用 Socay （Sylvia）
1、产品简述瞬态电压抑制器（TransientVoltageSuppressor）简称 TVS 管，TVS 管的电气特性是由 P-N 结面积、掺杂浓度及晶片阻质决定的。其耐突波电流的能力与其 P-N 结面积成正比。TVS 广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。其特点为反应速度快（为 ps 级），体积小，脉冲功率较大，箝位电压低等。其 10/1000μs 波脉冲功率从 400W～30KW，脉冲峰值电流从 0.52A～544A；击穿电压有从 6.8V～550V 的系列值，便于各种不同电压的电路使用。

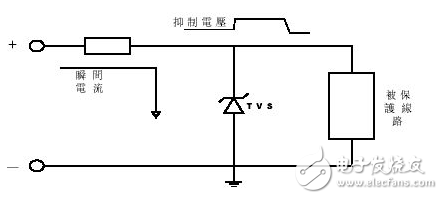

2、工作原理器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护 IC 或线路；当异常过压消失，其恢复至高阻态，电路正常工作。
