LPC2131_2132_2138-中文使用指南

2017-04-27 | pdf | 3847KB | 次下载 | 免费

资料介绍

LPC2131_2132_2138-中文使用指南

LPC2131/2132/2138 使用指南

1. 简介概述

LPC2131/2132/2138 是基于一个支持实时仿真嵌入式跟踪的 32/16 位ARM7TDMI-STM CPU微控制器,并带有 32kB、64kB、512 kB的嵌入的高速Flash存储器。128 位宽度的存储器接口和独特的加速结构使 32 位代码能够在最大时钟速率下运行。对代码规模有严格控制的应用可使用 16 位Thumb®模式将代码规模降低超过 30%,而性能的损失却很小。

较小的封装和极低的功耗使 LPC2131/2132/2138 可理想地用于小型系统中,如访问控制和 POS 机。宽范围的串行通信接口和片内 8/16/32kB 的 SRAM 使 LPC2131/2132/2138 非常适用于通信网关、协议转换器、软 modem、声音辨别和低端成像,为它们提供巨大的缓冲区空间和强大的处理功能。多个 32 位定时器、1 个或 2 个 10 位 8 路 ADC、10 位 DAC、PWM 通道和 47 个 GPIO 以及多达 9 个边沿或电平触发的外部中断使它们特别适用于工业控制和医疗系统。

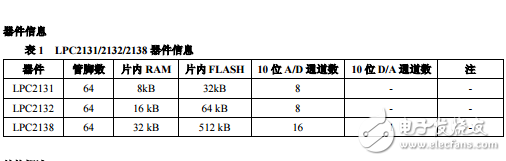

特性

z 小型 LQFP64 封装的 16/32 位 ARM7TDMI-S 微控制器。

z 8/16/32kB 片内静态 RAM。

z 片内 Boot 装载软件实现在系统/在应用中编程(ISP/IAP)。扇区擦除或整片擦除的时间为 400ms, 1ms 可编程 256 字节。

z EmbeddedICE®RT和嵌入式跟踪接口可实时调试(利用片内RealMonitor软件)和高速跟踪执行代码。

z 1 个(LPC2132/2132)或 2 个(LPC2138)8 路 10 位 A/D 转换器共包含 16 个interwetten与威廉的赔率体系 输入,每个通道的转换时间低至 2.44us。

z 1 个 10 位 D/A 转换器,可提供不同的模拟输出(LPC2132/2138)。

z 2 个 32 位定时器/计数器(带 4 路捕获和 4 路比较通道)、PWM 单元(6 路输出)和看门狗

z 实时时钟具有独立的电源和时钟源,在节电模式下极大地降低了功耗。

z 多个串行接口,包括 2 个 16C550 工业标准UART、2 个高速I 2 C接口(400 kbit/s)、SPITM和SSP(具有缓冲功能,数据长度可变)。

z 向量中断控制器。可配置优先级和向量地址。

z 多达 47 个 5V 的通用 I/O 口(LQFP64 封装)。

z 9 个边沿或电平触发的外部中断引脚。

z 通过片内 PLL 可实现最大为 60MHz 的 CPU 操作频率,PLL 的稳定时间为 100us。

z 片内晶振频率范围:1~30 MHz。

z 2 个低功耗模式:空闲和掉电。

z 可通过个别使能/禁止外部功能和降低外部时钟来优化功耗。

z 通过外部中断将处理器从掉电模式中唤醒。

z 单个电源供电,含有上电复位(POR)和掉电检测(BOD)电路:-CPU 操作电压范围:3.0~3.6 V (3.3 V+/- 10%),I/O 口可承受 5V 的最大电压。

LPC2131_2132_2138-中文使用指南
