整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。因此，推挽式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，仅需要很小的滤波电感和电容，其输出电压纹波就可以达到非常小。

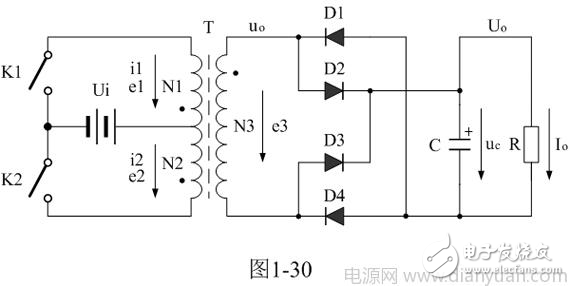

图1-30是桥式整流输出推挽式变压器开关电源工作原理图，除了整流滤波电路以外，其余部分电路的工作原理基本与图1-27相同。桥式整流电路由D1、D2、D3、D4组成，C为储能滤波电容，R为负载电阻，Uo为直流输出电压，Io为流过负载电阻的电流。
图1-30是桥式整流输出推挽式变压器开关电源工作原理图，除了整流滤波电路以外，其余部分电路的工作原理基本与图1-27相同。桥式整流电路由D1、D2、D3、D4组成，C为储能滤波电容，R为负载电阻，Uo为直流输出电压，Io为流过负载电阻的电流。
图1-31是全波整流输出的推挽式变压器开关电源工作原理图，同样，除了整流滤波电路以外，其余部分电路的工作原理基本与图1-27和图1-30相同。但开关变压器的次级需要多一个绕组，两个绕组N31、N32轮流输出电压；全波整流电路由D1、D2组成，C为储能滤波电容，R为负载电阻，Uo为直流输出电压，Io为流过负载电阻的电流。
