资料介绍
开关电容滤波器是一种以电荷转移原理为基础的滤波元件,与传统的interwetten与威廉的赔率体系 滤波器相比,它具有易于生产、便于使用等优点,在各种测试系统中的应用日益广泛。
另一方面,开关电容滤波器本身也是一种采样系统,其输入信号的最高频率要受到采样定理的限制,其输出则是台阶状的离散时间信号。通常都要求为开关电容滤波器配置适当的前、后置滤波器,以解决抗混迭和重建的问题,但对前、后置滤波器的设计准则和过程则缺少系统的分析和说明。
开关电容滤波器的特征

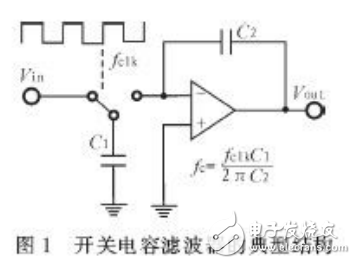

图1是一个开关电容滤波器的典型结构。在这个开关电容滤波器中,除了输入、输出端外,还有一个时钟输入端,为之提供频率为 fclk 的采样脉冲。这个时钟频率 fclk 与开关电容滤波器的中心频率或转角频率 fc 存在一定的对应关系,即 fclk=Nfc,一般 N 为100或50。这样频率为 fin 的模拟输入信号,经过开关电容滤波器的处理后,变成了离散的抽样序列。
