介绍一种新型自振反激型变换器RCC（ Ring Choke Converter）式开关电源器件的设计及应用，该电路只需极少量普通分立元件和1个集成电路就可以得到稳压输出。器件内部结构包括依次连接的整流滤波电路、转换器和输出电路，整流滤波电路与启动电路相连接，、测试结果表明，该电路效率可达70%。简洁的方案和较高的效率适合于RCC电路。
RCC器件的应用电路

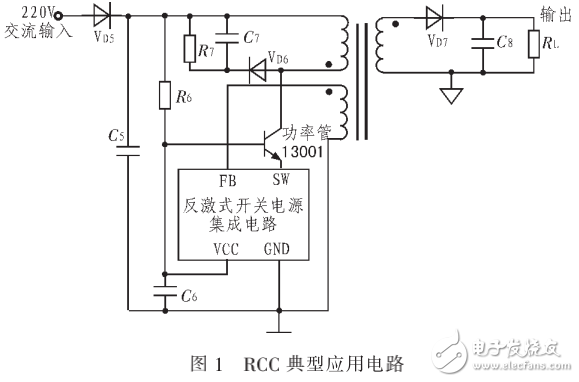

典型的RCC电路需要约50个分立元件『㈤，设计和调试非常困难，可靠性也不够高。为了解决这个问题，设计了一款RCC集成器件，图1是其典型的应用电路。从图中可以看出，分立器件输入侧只有8个分立元件，输出侧有2个分立元件，如果将三极管13001、二极管VD2和电容C4封装进器件的话，分立元件将减少到7个，提高了集成度，将是最简洁的RCC电路。
