纹波和噪声测试很烦人？解决DC/DC开关电源测试只需一招

　随着开关频率和开关速度不断的提升，在使用开关型的DC/DC电源的时候，要特别关注输入输出电源的纹波。但是测量DC/DC电源的纹波和噪声没有一个行业标准。不同厂家的测试环境以及测试标准都不太一样，导致很多人很迷惑。这篇文章提供了一个简单可靠的电源纹波的测试方法，这种测试方法的可复现性很好，并且不需要带宽很高的示波器和探头。
　　这篇文章适合用于测量开关型DC/DC转换器的输入以及输出纹波，包括电荷泵，但是不适用于低压差稳压器（LDO）。
　　纹波和噪声Ripple and Noise
　　纹波和噪声指的是在DC/DC转换器输入输出电容上的交流耦合信号，在测试中，一般我们会将这个信号带宽限制到20MHz。
　　纹波和噪声主要由以下四项组成。
　　
　　--电源纹波（PWM frequency RIPPLE），和PWM频率相同的。这个纹波表示了输入和输出电容上的充放电过程，在最大负载时，这个纹波达到最大值。这种电压的波动可以通过加大输入输出电容、加大输出电感来减小。
　　--开关噪声（SWITCHING NOISE），这种噪声发生在电源的开关时刻。虽然开关噪声的重复周期和PWM频率一致，但是振荡频率一般都很高。开关噪声新的振幅一般取决于电源芯片、电路寄生参数以及PCB布板。
　　--工频噪声（Recfified main RIPPLE），一般是交流供电频率的两倍。我国供电频率是50Hz，所以它的纹波主要来自工频50Hz变压器。大小取决于整流电路的类型。对于半波整流，50Hz；对于全波整流，是100Hz；对于三相全波整流，300Hz。
　　--非周期性的随机噪声（NOISE），和AC电源开关频率均无关。

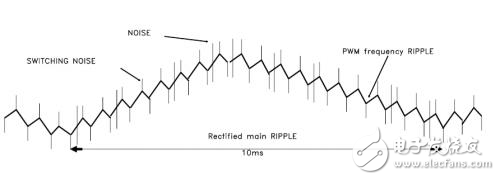

　　由于现在AC-DC部分大多采用模块开关电源，后级DC/DC电路工频噪声比较小；随机噪声无法量化。所以一般不考虑这两项的影响，典型的开关电源纹波噪声如下图所示。我们需要测量的是纹波以及开关噪声之和。
　　
　　接下来描述了在错误以及正确测量电源纹波噪声的两种方式。
　　下图是一个错误的测量方式，因为示波器的地线会拾取辐射噪声。示波器的地线和信号探头形成的环路形成了一个天线。环路面积越大，在电源PWM切换时，示波器接受到的开关噪声就越大。
