开关变压器伏秒容量测量实例分析并对其工作状态的合理性验证

　　下面我们举例来详细分析开关变压器伏秒容量的测量方法，以及通过对开关变压器伏秒容量的测量，验证开关变压器工作状态的合理性。

　　例1：电视机中使用的行扫描回扫开关变压器，简称高压包，其工作原理也属于反激式开关变压器，其初级线圈的电感量为6毫亨，工作电压一般为120V，正程扫描时间（脉冲宽度） 为52 ，逆程扫描时间为12 。检测它的伏秒容量是否设计得合理，或它是否工作于最佳工作状态。

　　为此，我们可以根据（2－150）式，先计算流过高压包初级线圈的最大电流Im，然后再求其极限电流Imax的值，即：测试时选用迭加电流的值。

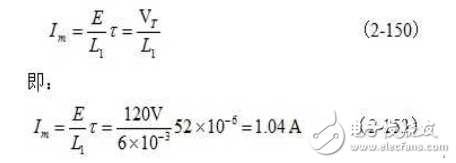

　　把已知参数代入（2－150）式：

　　根据上面分析，以及图2－55和图2－56，正常工作时，流过高压包初级线圈的最大电流Im不应该超过极限电流值Imax的70％，由此，可以求得流过高压包初级线圈的极限电流Imax为1．49 A 。

　　上面计算出来的极限电流Imax值，就是用来测试高压包初级线圈的迭加电流的数值。根据图2－54，把电流源的电流设置为1．49 A，即：设置测试高压包初级线圈的迭加电流为1．49 A，然后测试高压包初级线圈的电感；如果测试结果Lx的数值等于或者大于初始电感L0的90％，则说明，高压包初级线圈的伏秒容量设计是合格的，即：高压包铁芯的磁感应强度基本工作于最佳状态范围之内；如果测试结果Lx小于初始电感L0的90％，则说明，高压包初级线圈的伏秒容量余量太小，不合格，即：高压包铁芯的磁感应强度工作于接近饱和区的范围之内，磁滞损耗以及涡流损耗都比较大，并且开关变压器容易出现磁饱和。

　　对于高压包或开关变压器除了测试伏秒容量的大小之外，还应该检测高压包或开关变压器初级线圈的漏感。正常漏感的数值一般小于初级线圈电感量的2％，如果太大，则说明变压器铁芯留的气隙长度过大，或者开关变压器初、次级线圈的结构或绕线方法不合理。

　　这里顺便说明，采用图2－54测试时应该注意的地方。图2－54中，隔离电感LT的大小要求是测试电感Lx数值的3倍以上，并且测量高压包初级线圈的初始电感值L0时，最好也要接入电路之中。这里，隔离电感LT可选取20毫亨以上的带矽钢片铁芯的电感，电感的铁芯要留有一定的气隙；电流源可用一个稳压电源与一个大功率电阻串联代替，如图2－57；或用一个稳压电源与一个大功率晶体放大器串联来代替，如图2－58。

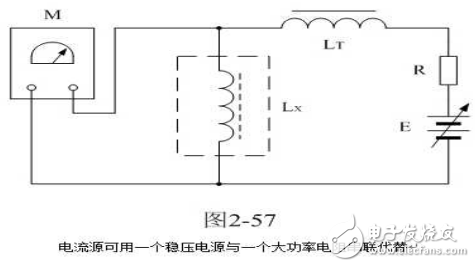

　　在图2－57中，E为稳压电源，R为大功率电阻，阻值范围在1～10欧姆比较合适，阻值太大损耗功率会很大；调节稳压电源的电压输出，就可以调节迭加电流的大小。

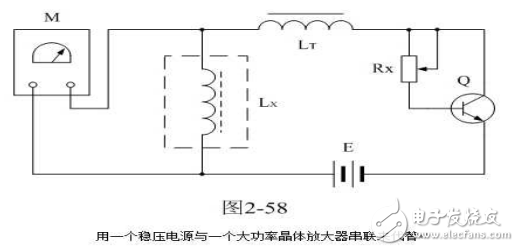

　　在图2－58中，E为稳压电源，Rx为可调电阻，Q为晶体管大功率放大器（必须带散热片）；调节稳压电源的电压输出，或改变可变电阻的阻值，就可以改变迭加电流的大小，但晶体管大功率放大器集电极与发射极之间的电压降不要大于10V，否则，晶体管大功率放大器的损耗将很大。一般稳压电源都有电流输出指示，所以在测试电路中不需要另外安装电流表。
