物流车载终端设计方案

　摘要 提出一种基于Windows CE嵌入式操作系统的物流车载终端设计方案。在此方案中集成了电子地图、GPS定位、GPRS无线通信、热敏打印机、电子秤等功能。文中给出了相应的实现及测试结果。
　　关键词 物流 车载终端 电子地图 GPS定位GPRS通信Windows CE
　　物流在现代社会中正扮演着越来越重要的角色。但是，与国外威廉希尔官方网站 密集型的物流行业相比，国内物流行业在信息化、智能化程度上还存在着较大差距。鉴于这样一种状况，本文提出了一个基于WindowsCE平台的物流车载终端设计方案。该物流车载终端以Liod评估板（简称为“Liod板”）为硬件平台，在嵌入式操作系统Windows CE上实现的功能有：电子地图，实现地图4级缩放、平移、归中功能；无线通信，实现终端与控制中心的GPRS无线通信；GPS定位，定位车载终端当前的位置；称重与打印，读取电子秤数据，实现票据的打印；语音提示，提供更好的人机交互功能。
　　1 软硬件平台简介
　　本车载终端以Liod板为硬件平台。Liod板的核心PXA270是一款属于Intel XScale微架构的高性能、低功耗嵌入式处理器。在本设计中要用到的主要有LCD、触摸屏、以太网接口、全功能串口、音频接口等。本设计方案采用WindowsCE作为软件平台。WindowsCE是一种针对小容量、移动式、智能化设备的多任务、抢占式、模块化实时嵌入式操作系统。Windows CE具有与桌面Windows几乎完全兼容的API接口，为了配合WindowsCE上的应用程序开发，微软公司推出了eMbedded Visual C++（简称 “eVC”）集成开发环境。本系统采用的是eVC 4．O。
　　2 硬件设计
　　2.1 系统硬件设计
　　在Liod板的基础上扩充了部分外围电路。根据Liod板提供的硬件资源和系统需要使用的硬件情况，硬件设计主要包括两个部分：以太网口转串口电路设计和电子秤硬件电路设计。

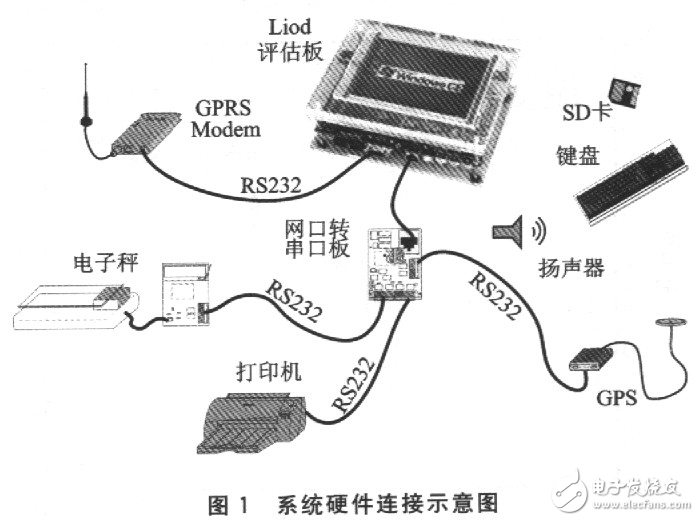

　　无线通信设备采用GPRS Modem。该GPRS Modem通过Liod板的串行口COMl发送和接收数据；GPS定位采用12通道定位模块GARMIN-15L；打印机采用TD58热敏打印机；电子秤采用应变片压力传感器结合C805lF020单片机自行开发；语音提示模块直接使用Liod板提供的音频接口。由于GPS接收模块、热敏打印机、电子秤都要通过串行口与Liod板通信，Liod板原有的串口数量已经无法满足要求，因此采用ZNE-100T以太网转串口模块，把Liod板的以太网口扩充成3个串行口。系统的硬件连接如图1所示。
