AD7888SPI接口及嵌入式驱动的实现

串行外围设备接口SPI（serial peripheral interface）总线威廉希尔官方网站 是Motorola公司推出的一种同步串行接口，它允许CPU与TTL移位寄存器、A/D或D/A转换器、实时时钟（RTO）、存储器以及LCD和LED显示驱动器等外围接口器件以串行方式进行通讯。
　　SPI总线只需3～4根数据线和控制线即可扩展具有SPI接口的各种I/O器件，其硬件功能很强，实现软件相当简单。串行A/D转换器具有电路简单、工作可靠的特点，而ARM芯片被设计用于手持设备以及普通的嵌人式应用的集成系统，将上述两种实用的芯片和SPI总线威廉希尔官方网站 相结合以实现数据采集十分有效。
　　1 AD7888的功能与使用

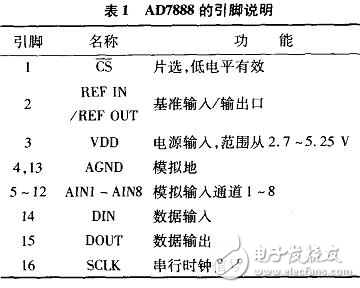

　　AD7888是美国interwetten与威廉的赔率体系 器件公司推出的一款高速低功耗12位A/D转换器，采用2.7～5.25 V单电源供电，最大通过率可达到125 kSPS。AD7888的输入采样/保持电路在500 ns内获取一个信号，采用单端采样模式，包含8个单端模拟输入，模拟输入电压从0到VREF。AD7888有2.5 V的片内基准电压，也可以使用外部基准电压，范围从1.2 V到VDD。CMOS制造工艺确保了低功耗，正常工作时为2 mW，掉电状态下为3uW。可以选择多种电源管理模式（包括数据转换后自动处于掉电模式），与多种串行接口兼容（SPI/QSPI/MICOWIRE/DSP）。AD7888可广泛应用于电池供电系统（个人数字助理、医疗仪器、移动通信）、仪表控制系统和高速调制/解调器等领域。该器件采用16脚SOIC和TSSOP外形封装，外形及引脚定义见图1和表1。
　　
　　图1 AD7888的引脚图
　　
　　AD7888的控制寄存器是8位只写寄存器。数据在SCLK的上升沿从DIN引脚载人，同时获取外部模拟量转换的结果。每次数据的传输需要准备16个连续时钟信号。只有在片选信号下降之后的前8个时钟脉冲的上升沿提供的信息装入控制寄存器。
