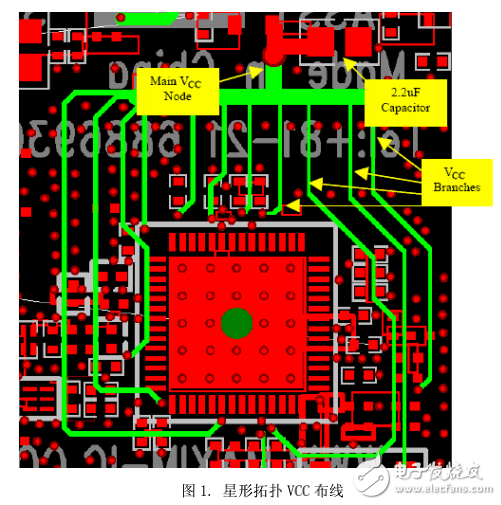

设计 RF 电路时，电源电路的设计和电路板布局常常被留到高频信号通路的设计完成之后。对于没有经过深思熟虑的设计，电路周围的电源电压很容易产生错误的输出和噪声，从而对 RF 电路的系统性能产生负面影响。合理分配 PCB 的板层、采用星形拓扑的 VCC 引线，并在 VCC 引脚加上适当的去耦电容，将有助于改善系统的性能，获得最佳指标。 合理的 PCB 层分配便于简化后续的布线处理，对于一个四层 PCB （WLAN 常用的电路板），在大多数应用中用电路板的顶层放置元器件和 RF 引线，第二层作为系统地，电源部分放置在第三层，任何信号线都可以分布在第四层。第二层采用不受干扰的地平面布局对于建立阻抗受控的 RF 信号通路非常必要，还便于获得尽可能短的地环路，为第一层和第三层提供高度的电气隔离，使得两层之间的耦合最小。当然，也可以采用其它板层定义的方式（特别是在电路板具有不同的层数时），但上述结构是经过验证的一个成功范
