发视频资料介绍

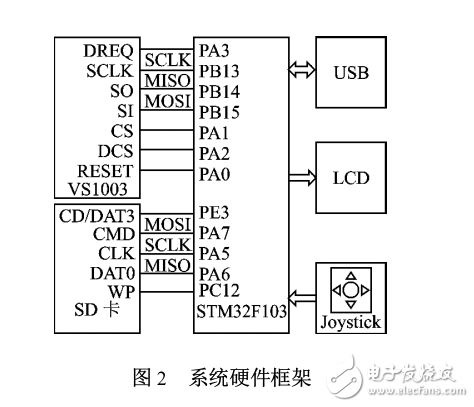

该系统使用 STM32 内部接口 SPI2 与 VS1003 进行通信 ，下面介绍其引脚连接情况。PA3 ：VS1003 的中断请求引脚。当 VS1003 内部数据已处理完毕 ，需要新的数据时 ，将 DREQ 拉高。STM32根据这个信号来给 VS1003 发送新的数据流。PB13 ： 已 连 接 到 STM32 内 部 接 口 SPI2 的 时 钟（SCL K） 信号线。PB14 ：已连接到 STM32 内部接口 SPI2 的主输入从输出（MISO） 信号线。这里 STM32 是主设备 ，VS1003 是从设备。数据流的传输方向是从 VS1003 传输给 STM32。主要用于读取 VS1003 的一些状态和内部寄存器值 ，比如寄存器测试返回的内部寄存器的值。PB15 ：已连接到 STM32 内部接口 SPI2 的主输出从输入（MOSI） 信号线。这里 STM32 是主设备 ，VS1003 是从设备。数据流方向是从 STM32 传输给 VS1003 ，主要传输给 VS1003 一些控制命令、MP3/ WMA 数据流等。PA1 ：低电平有效 ，如果拉低该引脚 ，那么通过 SPI 传输的是控制信号。控制信号包括读写 VS1003 的内部寄存器、对 VS1003 进行初始化、设置左右声道音量等。PA2 ：低电平有效 ，如果拉低该引脚 ，那么通过 SPI 传输的是数据信号。比如在向 VS1003 传输 MP3/ WMA 的数据流时需要拉低该引脚。PA0 ：低电平有效 ，拉低该引脚则硬件复位 VS100
