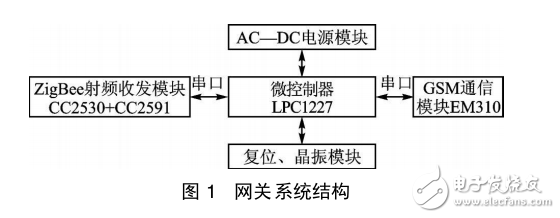

本文设计的网关主要由高速微控制器 LPC1227、ZigBee射频收发模块、GSM 通信模块 EM310、AC ） DC 电源模块等组成。网关的系统结构如图 1 所为了满足网关低成本、高实时性的要求，网关的 MCU采用基于 Cort ex-M0 内核的 LPC1227 微控制器， 该微控制器由 NXP 半导体公司设计， 于 2011 年 2 月投入市场。微控制器可在高达 45 MHz 的 CPU 频率下运行， 包含128 KB 片内 F lash 存储器和 8 KB 数据存储器。512 字节 Flash 擦除扇区带来了多种设计上的好处， 同时该芯片有两个具备内部 FIFO 的 UART。网关系统软件不采用任何嵌入式操作系统， 利用最小的软件负载实现高实时性。网关的 ZigBee芯片采用 T I 公司的 CC2530 芯片， 相对于当前使用较多的 CC2430 芯片， CC2530 芯片的性价比更高。两种芯片的主要参数对比如表 1 所
