设计说明

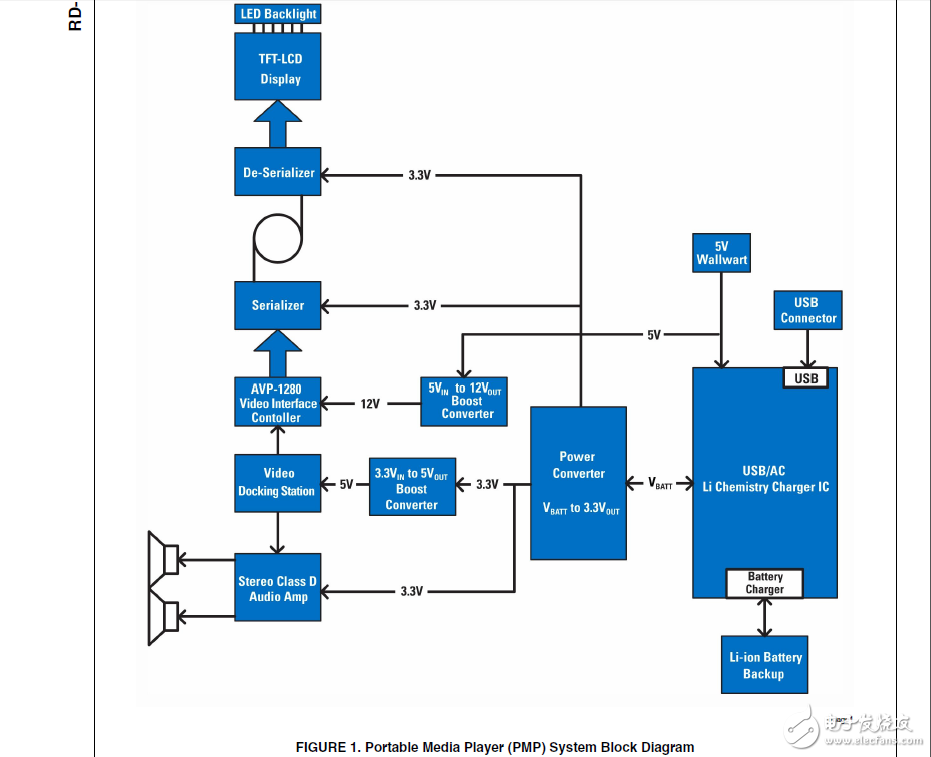

高效便携式媒体播放器（PMP）对接站参考设计展示全国半导体的PowerWise®电源转换器，电池充电电路、音频驱动器和显示接口。这个参考设计倡导节电节省更多能源PMP模式时从墙上的电源拔掉，自动降低显示器的最大亮度以及音频驱动器的输出功率。参见图1其中显示了电源管理和音频段参考设计。
lm3658sd-a双源、USB／AC充电器锂化学IC接收墙壁疣或USB输入，并转换任一输入为一个电压源，使用lm20124同步降压稳压器，权力的停靠站，以及提供外部锂离子后备电池充电电流包。
lm20124提供源电压偏差均音频和ds90ur241／124串行器/解串器（SERDES）对视频传输的节段系统。lm4674立体声D类音频放大器驱动两个扬声器。lm2735y DC-DC升压和SEPIC稳压器提高3.3V直流输出到5V直流，其中供应在PMP设备充电时需要偏置电压停靠在对接站连接器。此外，墙疣也食LM3478低侧N通道控制器从而提高电压至12V直流，并提供电源avp-1280视频接口控制器。的avp-1280转换interwetten与威廉的赔率体系 视频输出信号从对接站进入由ds90ur241串行处理数字输入段。最后，ds90ur124控制器的输出是采取以锋利LQ104S1DG21 TFT-LCD显示显示器，由LED背光照明与调光能力.
