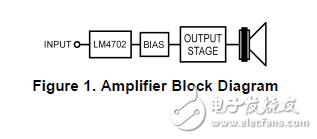

图1显示了基本框图一个放大器采用LM4702。该放大器由三积木的LM4702，偏置阶段和输出阶段（没有保护电路）。每个舞台将详细覆盖。电源设计将不包括作为一个基本的不受管制的供应由变压器，桥式整流器，噪声和水库电容组成的是众所周知的常见的。
这是一个高电压驱动器LM4702包括输入级和电压放大级（VAS）一功率放大器。从输出的LM4702，阶段反馈的增益设置和外补偿设定摆率。LM4702的输出驱动器的顶部和底部的偏侧输出级。细节表现的LM4702限于基本的建议范围增益、转换率和实现最佳性能的元件类型。
偏置阶段执行两个功能。首先，它设置的直流偏置电压和由此产生的偏置电流A类、AB或B操作的输出级。其次，它允许热补偿，保持稳定输出级器件偏置电流随温度变化。如图所示，某些设备不需要温度补偿和偏置阶段变得像电阻器一样简单。其他设备将需要热跟踪和温度补偿的偏置阶段控制。
输出级是一个基本的源极跟随器级使用一对互补的N沟道和Pchannel晶体管简单。相同的输出级设计将用于所有列出的设备表1。
