介绍
产生和处理正弦波函数是电路所遇到的常见问题设计师。正弦波电路构成一个显着的设计挑战，因为它们代表一个不断受控线性振荡器。正弦波电路需要在一些不同的领域，包括音频测试，校准设备，变频器驱动，功率调节和自动测试设备（ATE）。频率，振幅或失真电平的控制往往是必需的，所有三个参数必须在许多应用中同时控制。利用interwetten与威廉的赔率体系 和数字的一些威廉希尔官方网站 方法可用于各种应用。每个单独的电路方法具有内在的必须与任何给定应用相匹配的长处和短处（见表1）。
相移振荡器

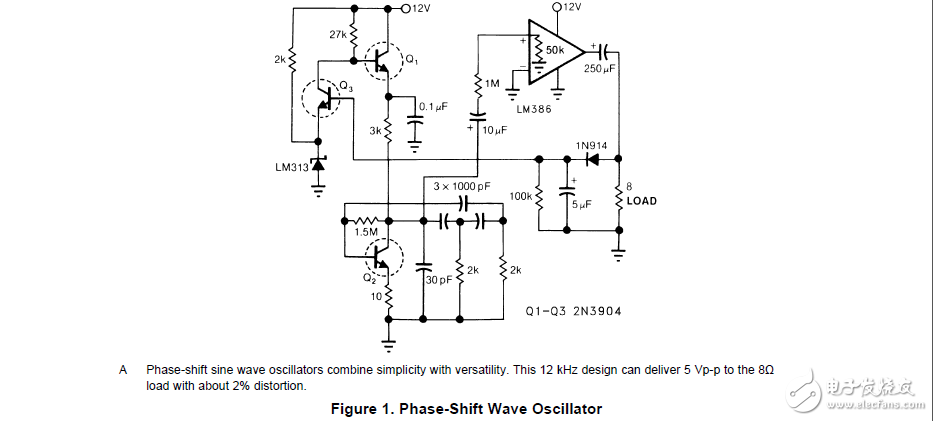

一种简单廉价的振幅稳定的移相正弦波振荡器，需要一个集成电路封装，三晶体管和一个单一的供应运行出现在图1。Q2，结合RC网络包括相移的配置和振荡约12千赫。其余电路提供振幅稳定性。在Q2的集电极的高阻抗输出馈送到LM386输入通过10μf-1m系列网络。在与内部的50 KΩ单元在LM386结合1m电阻Q2产量20。这是必要的因为LM386具有固定增益20。以这种方式放大器的功能是作为一个单位增益缓冲电流，驱动一个8Ω负荷。的正放大器输出整流并存储在5μF电容器中。这种潜力被馈送到第三季度的基础。Q3集电极电流随基极和发射极电压的不同而变化。由于发射器电压由lm313 1.2v参考固定，Q3执行比较函数和它的集电极电流调制Q1的基极电压。Q1，射极跟随器，提供伺服控制驱动到Q2振荡器。如果Q2的发射极被控制电压打开并驱动，电路输出的振幅可能是多种多样的。LM386输出驱动5v（1.75 Vrms）峰峰值为8Ω约2%失真。输出电压变化幅度小于0.1 dB振幅输出。
