发视频资料介绍

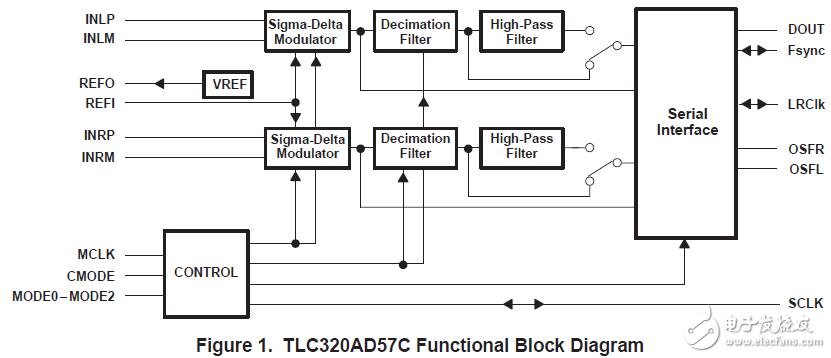

这是一tlc320ad57c立体声ADC，这意味着它有左和右的数据单独的通道。分离通道应用从输入，通过调制器和滤波，并在单独的数字输出。信号的应用对输入［ INL（R）P和INL（R）］必须差保护装置规格。单端输入可以使用，但与一些性能下降（通常为6分贝）。
TLC320ad57c输入不缓冲，所以外部驱动阶段可能是必要的。此外，输入必须先通过抗混叠滤波器。当高频信号被转换到较低的频率时，会出现混叠现象采样信号少于其最大频率的两倍。大于采样一半的频率率被转换到较低的频率的采样过程，并出现在信号频带中的频率。
采样频率会导致输入频谱的拷贝出现在采样频率的倍数上。当复制覆盖原来的输入光谱的采样频率的一半，然后振幅分量的频带重叠被添加到噪声地板降低性能。这个问题的解决办法是过滤掉所有的频率大于采样频率的一半。这样做的一个有效方法是用砖墙过滤器，但这是昂贵和困难的设计。
幸运的是，由于64×的tlc320ad57c过采样，采样频率除以二是足够的远离信号带。只有一个单极电阻电容器（RC）低通滤波器是必需的，以实现不必要频率的必要衰减。建议的电容和电阻器的起始值是0.01 MF和50欧姆，分别设置极在318千赫。此值可以调整，以优化性能。
