LED大屏幕显示驱动模块的一体化设计:LED大屏幕显示系统是一种新型的图文信息传播媒体。它主要由控制系统和显示屏两部分组成。显示屏又主要由若干个LED显示驱动模块拼接而成。因此，显示驱动模块的设计与制造，对整个LED大屏幕显示系统有着至关重要的影响和作用目前，国内大多数LED大屏幕显示系统中(特别是室内屏)，显示驱动模块的设计主要采用双列直插式集成电路、分立式电子器件和LED发光矩阵块相结合方式，或采用将驱动电路与显示模块分开安装，中间用插座、引线相连的双板结构。所以普遍存在结构复杂、布局拥挤、引线多、可靠性差、维修调试不便、工序繁、成本高等问题，无法适应现代规模生产自动化、高效率的需要 我们设计研制出一种新型的LED显示驱动模块，该模块采用将LED发光矩阵块、专用集成电路和表面贴电子元器件集为一体的设计，满足了各种大型室内多色LED显示屏生产的需要。使用结果表明，该模块不但结构简单、可靠性强、画面质量好，而且工作频率高，使得实现画面256级灰度显示成为可能。
LED 显示驱动模块设计
LED显示驱动模块设计主要为电原理设计和电路结构设计两部分。
2．1 LED显示驱动模块电原理设计
2．1．1 LED 显示疆动模块的组成

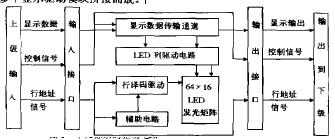

LED显示驱动模块的组成如围1所示，该模块采用串行数据传输和16行数据复用动态
扫描工作方式L1 。显示数据传输通道除向本模块提供显示数据外，还向下级模块提供数据通道。LED显示驱动模块遥行数据动态扫描功能由行译码驱动电路来实现 LED大屏幕则可以由多个显示驱动模块拼接而成。
LED显币驱动模块方框图
