我国能源基地开发逐步西移、北移，新疆煤电和新能源基地、西藏水电基地送到东中部的距离超过3000 km，正在论证的“一带一路”中俄、中欧联网输送距离将超过4000 km。目前，我国己确定士400、土500、土660、土800、土1100 kV的高压直流等级序列，每一个电压等级所需导线均不同。高压直流输电时分裂导线表面一般存在弱电晕，当发生电晕放电时，会产生可听噪声、无线电干扰、合成电场等，对周边环境造成不良影响。

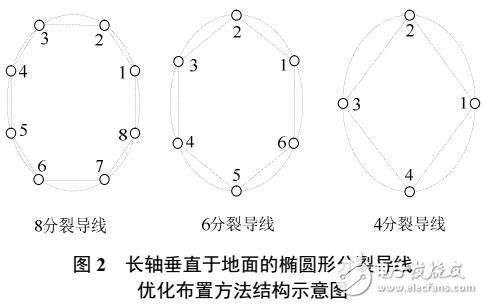

异型分裂导线的合理排布可减小导线表面场强，从而减小可听噪声、无线电干扰和电晕损耗等电晕效应。目前国内外的分裂导线布置方式一般为正多边形，分布在圆形上，各子导线表面的电场均衡性较差。提出了一种高压直流输电分裂导线的优化布置方法，研究了不同的分裂导线布置形式，得出了子导线对称地分布在椭圆形上，且椭圆形的长轴垂直于地面时，存在一个最优的排列方式使得最大的子导线表面场强最大值与最小的子导线表面场强最大值的比值最小，各子导线表面场强分布最均衡；并给出了分裂导线的导线表面场强最优时导线所在椭圆的最佳长短轴比例。研究结果为特高压直流输电线路的分裂导线更优电磁环境布置方式提供了参考。
