LTC4366浪涌抑制器可保护负载免遭高压瞬变的损坏。通过控制一个外部N沟道MOSFET的栅极，LTC4366可在过压瞬变过程中调节输出。在MOSFET两端承载过压的情况下，负载可以保持运作状态。在返回线路中布设一个电阻器可隔离LTC4366，并允许其随电源向上浮动；因此，输出电压的上限仅取决于高值电阻器的可用性和MOSFET的额定规格。
一个可调的过压定时器能在浪涌期间避免损坏MOSFET，而一个附加的 9s 定时器则为MOSFET提供了冷却周期。停机引脚负责在停机期间将静态电流减小至14 A以下。在 一个故障发生之后，LTC4366-1将锁断，而LTC4366-2则将执行自动重试操作。
特 点
坚固型浮动拓扑结构
宽工作电压范围：9V 至 》500V
可调的输出箝位电压
控制 N 沟道 MOSFET
可调保护定时器
内部 9s 冷却定时器
停机 IQ 《 14 A
采用 8 引脚 TSOT 和 8 引脚 3mm x 2mm DFN 封装
应 用
工业、汽车和航空电子浪涌保护
高电压 DC 分配

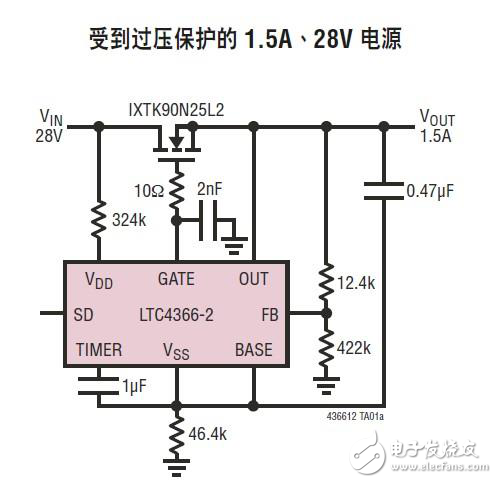

典型应用：
一个可调的过压定时器能在浪涌期间避免损坏MOSFET，而一个附加的 9s 定时器则为MOSFET提供了冷却周期。停机引脚负责在停机期间将静态电流减小至14 A以下。在 一个故障发生之后，LTC4366-1将锁断，而LTC4366-2则将执行自动重试操作。
特 点
坚固型浮动拓扑结构
宽工作电压范围：9V 至 》500V
可调的输出箝位电压
控制 N 沟道 MOSFET
可调保护定时器
内部 9s 冷却定时器
停机 IQ 《 14 A
采用 8 引脚 TSOT 和 8 引脚 3mm x 2mm DFN 封装
应 用
工业、汽车和航空电子浪涌保护
高电压 DC 分配
典型应用：
