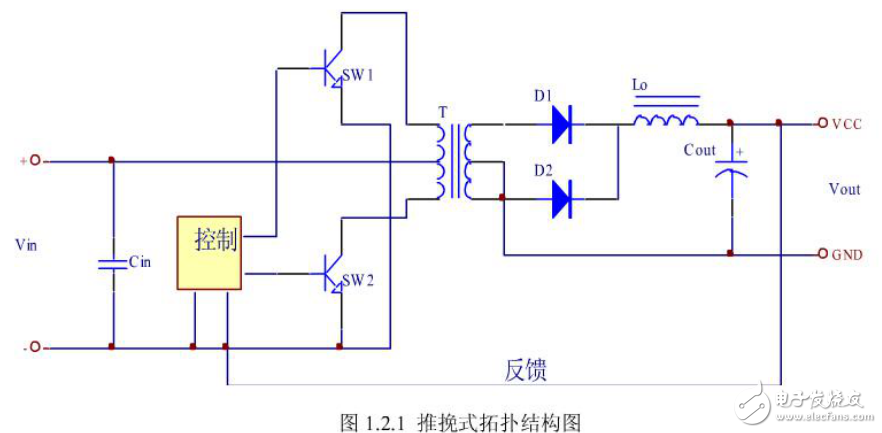

本单棚正弦波逆变电源的设计，以12V蓄电池作为输入，输出为36V、50Hz的标准正弦波交流电。该电源采川推挽升压和全桥逆变两级变换，在控制电路．I：，前级推挽升压电路采用SG3525芯片控制，闭环反馈；逆变部分采用驱动芯片IR2110进行全桥逆变，采用U3990F6完成SPWM的调制，后级输出采用电流互感器进行采样反馈，形成双重反馈环节，增加了电源的稳定性；在保护．h具有输出过载、短路保护、过流保护、空载保护等多重保护功能电路，增强了该电源的W靠性和安全性；输出交流电爪通过AD637的真有效值转换后，再由STC89C52单片机的控制进行模数转换，最终将电爪值皿示剑液晶12864上，形成了良好的人机界面。该电源很好的完成丁符项指标，输入功率为46. 9W，输出功率为43. 6W，效率达到了93%，输出标准的50Hz正弦波。
