提出了一种针对PCB厚密板线路，提高检测精度和效率的新型专用光源照明系统。该系统通过光源入射角度与PCB板表面光吸收性的有效匹配，引入新型的光源分布及其空间三维模式，、获取了区别于一般暗场低角度环形光的图像，更加有效地得到了高对比度、高分辨性的事实图像。结合其自身系统与光源的有效匹配，得到了有价值的成果，、理论分析、仿真设计及实验结果均表明，该系统可以解决目前存在于厚密板PCB线路检测中的诸多难题，例如光源背影造成图像劣化和厚密线条所造成的测量精度降低等问题。可以广泛应用在以线宽检测机为代表的线路测试仪器，以最终外观检查机为代表的色彩识别仪器以及以AOI为代表的区域识别仪器等诸多方面。
厚密板光源设计难点

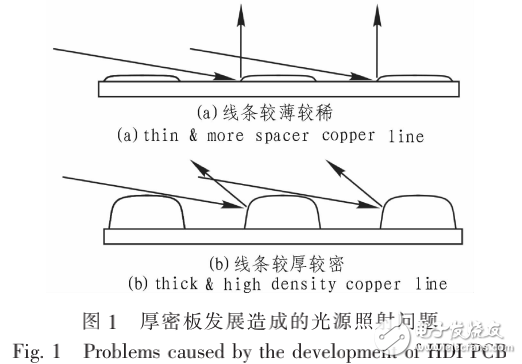

在PCB行业的发展中，日前存在以下3大趋势，即线条更细、线距更小密度更高、高度差更加明显H q。本文使用的厚密板即是该趋势的集中体现。如图l（a）是普通光源应用在线距大、厚度小的PCB上的光线路径。图l（b）是普通光源应用在线距小、厚度大的PCB上的光线路径。
