引言
总线电压浪涌不仅对DC/DC转换器构成危险，也对负载带来威胁。传统的过压保护方案采用熔丝，其动作速度和可靠性均未必足以保护诸如FPGA、ASIC和微处理器等负载。一种较好的解决方案是可准确和快速地检测过压情况，随后通过迅速断接输入电源并利用一条低阻抗通路释放负载上的过电压来做出响应。借助LTM4641中的保护功能就可做到这一点。
电源和保护
LTM4641是一款4.5V至38V输入、0.6V至6V输出、10A降压型μModule稳压器，其具有高级输入和负载保护选项，包括：
（A）输入保护
●具闭锁门限的欠压闭锁、过压停机
●N沟道过压电源中断MOSFET驱动器
●能利用少量外部元件构成浪涌抑制器
（B）负载保护
●稳健、可复位的闭锁过压保护
●N沟道过压放电功率MOSFET驱动器
此外，针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。特定的故障情况发生时可设定为闭锁或迟滞重启响应——或者停用。
输出过压和负载保护
电源和半导体控制IC行业中的常用输出过压保护方案是接通同步（底端）MOSFET.这种方法可在严重的负载电流下降过程中提供某些过压保护，但在避免负载遭受诸如高压侧功率开关MOSFET短路等真实的故障情况则并不是非常有效。如图1所示，当把一个输出放电MOSFET（MCB）和一个输入串联MOSFET（MSP）配合起来使用时，LTM4641可提供同类最佳的输出过压保护。

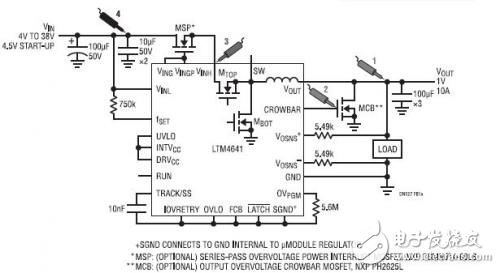

图1：具输入断接和快速放电输出过压保护功能的LTM4641
总线电压浪涌不仅对DC/DC转换器构成危险，也对负载带来威胁。传统的过压保护方案采用熔丝，其动作速度和可靠性均未必足以保护诸如FPGA、ASIC和微处理器等负载。一种较好的解决方案是可准确和快速地检测过压情况，随后通过迅速断接输入电源并利用一条低阻抗通路释放负载上的过电压来做出响应。借助LTM4641中的保护功能就可做到这一点。
电源和保护
LTM4641是一款4.5V至38V输入、0.6V至6V输出、10A降压型μModule稳压器，其具有高级输入和负载保护选项，包括：
（A）输入保护
●具闭锁门限的欠压闭锁、过压停机
●N沟道过压电源中断MOSFET驱动器
●能利用少量外部元件构成浪涌抑制器
（B）负载保护
●稳健、可复位的闭锁过压保护
●N沟道过压放电功率MOSFET驱动器
此外，针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。特定的故障情况发生时可设定为闭锁或迟滞重启响应——或者停用。
输出过压和负载保护
电源和半导体控制IC行业中的常用输出过压保护方案是接通同步（底端）MOSFET.这种方法可在严重的负载电流下降过程中提供某些过压保护，但在避免负载遭受诸如高压侧功率开关MOSFET短路等真实的故障情况则并不是非常有效。如图1所示，当把一个输出放电MOSFET（MCB）和一个输入串联MOSFET（MSP）配合起来使用时，LTM4641可提供同类最佳的输出过压保护。
图1：具输入断接和快速放电输出过压保护功能的LTM4641
