为了简化仪器、监视和控制应用的无线通信所需的配电系统，电源设计师努力寻找不依赖电网的器件。电池显然是立即能想到的解决方案，让人们产生了能不依赖电网的幻想，但是电池需要更换或再充电，这意味着最终还是要连接到电网上，而且需要昂贵的人工干预和维护。我们提出用能量收集的方法，使用这种方法时，能量是从紧挨着仪器的环境中收集的，无需连接到电网就可以使仪器永久运行，而且最大限度地减少或消除了维护需求。
串联连接的高压光伏电池组能提供充足的功率，但单节光伏电池解决方案却很少见，因为单节光伏电池在有负载情况下产生的电压很低，从这么低的电压难以产生有用的电源轨。几乎没有升压型转换器能从电压很低、阻抗相对较高的单节光伏电池产生输出。不过，LTC3105 是专门为应对这类挑战而设计。该器件具有超低的 250mV 启动电压和可编程最大功率点控制，能从富有挑战性的光伏电源产生大多数应用所需的典型电压轨（1.8～5V）。
了解光伏电池电源

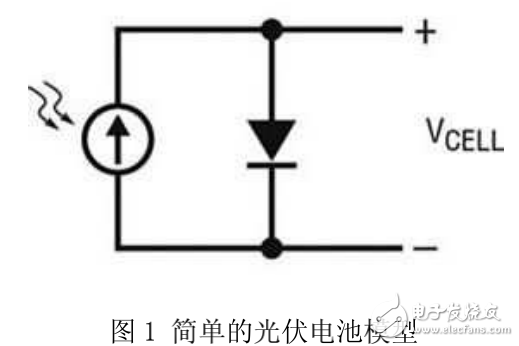

可以用一个电流源与一个二极管并联来建立光伏电源的电模型，如图 1 所示。更复杂的模型可显示一些次要影响，但是就我们的目的而言，这个模型足够充分了。
反映光伏电池特性的两个常见参数是开路电压和短路电流。光伏电池的典型电流和电压曲线如图 2 所示。请注意，短路电流是该模型电流发生器的输出，而开路电压是该模型二极管的正向电压。随着光照射量的增加，该发生器产生的电流也增加，同时 IV 曲线向上移动。
